Exportieren und Verknüpfen von Gleichungen mit externen Dateien

In den nachfolgenden Schritten wird der Workflow für das Exportieren und Verknüpfen von Gleichungen mit Textdateien erläutert.

Sie können Gleichungen von einem Teil oder einer Baugruppe exportieren und Bemaßungen mit einer Datei verknüpfen.

  1. Wählen Sie eine der folgenden Optionen aus:
    • Klicken Sie auf Gleichungen OTTool_Equations_Tools.gif (Extras-Symbolleiste).
    • Klicken Sie auf Extras > Gleichungen.
    • Klicken Sie mit der rechten Maustaste auf Gleichungen FM_equations.gif im FeatureManager, und wählen Sie Gleichungen verwalten aus.
  2. Klicken Sie im Dialogfeld Gleichungen auf Export.
  3. Im Dialogfeld Speichern unter:
    1. Legen Sie für die Textdatei einen Namen und einen Speicherort fest.
    2. Klicken Sie auf Speichern.

      Die Gleichungen werden in einer Textdatei gespeichert. Das Dialogfeld Gleichungsexport wird angezeigt.

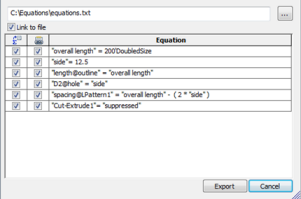

      Das Dialogfeld Gleichungsexport enthält zwei Spalten. In der ersten Spalte wird auf die Gleichungen hingewiesen, die in eine Textdatei exportiert werden. In der zweiten Spalte wird auf die Gleichungen hingewiesen, für die eine Verknüpfung zwischen dem Modell und der Textdatei besteht. Gleichungen für verknüpfte Elemente können nur in der Zieltextdatei geändert werden. Standardmäßig werden alle Gleichungen exportiert und verknüpft.

      Export Equations

      Sie können einzelne Gleichungen verknüpfen oder die Verknüpfung aufheben, indem Sie die Kontrollkästchen in der Spalte Links aktivieren bzw. deaktivieren. Sie können einzelne Gleichungen auch nach dem Herstellen einer Verknüpfung zu einer externen Datei im Dialogfeld Gleichungen verknüpfen oder die Verknüpfung aufheben.
  4. Klicken Sie im Dialogfeld Gleichungen exportieren auf Export.

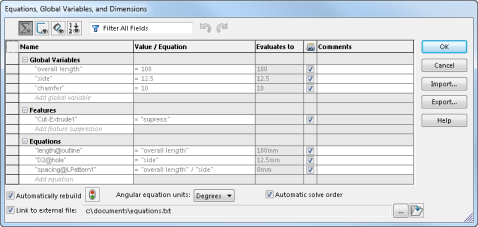

    Im Dialogfeld Gleichungen ist die Option Link zu externer Datei ausgewählt. Der Dateipfad wird auch eingeblendet.

    Linked_Equations

  5. Klicken Sie im Dialogfeld Gleichungen auf Verknüpfte Datei öffnen .

    Die Datei wird in einem Text-Editor geöffnet.

  6. Ändern Sie den Wert einer globalen Variable, von der eine verknüpfte Bemaßung abhängt, und speichern Sie die Datei.
  7. Klicken Sie im Dialogfeld Gleichungen auf Modellneuaufbau OTTool_Rebuild_Standard.gif.

    Alle Bemaßungen, die von der globalen Variable abhängen, werden aktualisiert. Das Dialogfeld Gleichungen zeigt eine weitere Spalte für alle Einträge an, die mit der externen Datei verknüpft sind.

    Gleichungen und globale Variablen, die extern verknüpft sind, können in diesem Dialogfeld nicht mehr geändert werden. Sie müssen die externe Datei verwenden, um sie zu ändern. Um die Verknüpfung zu Gleichungen und globalen Variablen aufzuheben, deaktivieren Sie im Dialogfeld Gleichungen das Kontrollkästchen Link zu externer Datei.
  8. Klicken Sie auf OK.
