Anordnen von mit Stücklistensymbolbeschriftungen erstellten Stücklistensymbolen der Reihe nach

So ordnen Sie Stücklistensymbole, die mit Stücklistensymbolbeschriftungen erstellt wurden, der Reihe nach neu an:

  1. Klicken Sie in einer Zeichenansicht, die mit Stücklistensymbolbeschriftungen erstellte Stücklistensymbole enthält, auf Einfügen > Beschriftungen > Automatisches Stücklistensymbol . Dieses Beispiel enthält 4 Stücklistensymbole mit Positionsnummern und 2 Stücklistensymbole mit Teilenummer (Stückliste).
  2. Gehen Sie im PropertyManager Automatisches Stücklistensymbol unter Stücklistensymbole bearbeiten wie folgt vor:
    • Wählen Sie Stücklistensymbole ersetzen aus, um alle Stücklistensymbole zu löschen, die Positionsnummer als Stücklistensymboltext aufweisen, und alle Stücklistensymbole wie im PropertyManager Automatisches Stücklistensymbol angegeben einzufügen.
    • Wählen Sie Vorhandene Stücklistensymbole neu anordnen aus, um die Anordnung der vorhandenen Stücklistensymbole zu ändern.

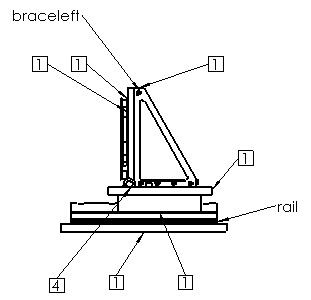

  3. Wenn Sie Stücklistensymbole ersetzen auswählen, können Sie beliebige Parameter für automatische Stücklistensymbole angeben. In diesem Beispiel haben Sie im Dialogfeld Stücklistensymboleinstellungen die Option Stil auf Quadrat und Stücklistensymboltext auf Menge eingestellt. Stücklistensymbole mit Positionsnummer werden entfernt, Stücklistensymbole mit einem anderen Stücklistensymboltext bleiben unverändert, und alle automatischen Stücklistensymbole werden eingefügt.
  4. Wenn Sie Vorhandene Stücklistensymbole neu anordnen auswählen, können Sie nur die Parameter unter Positionsnummer ändern, einschließlich Starten bei und Inkrement, und Sie können Baugruppenanordnung folgen oder Fortlaufend anordnen angeben. In diesem Beispiel ist Starten bei auf 1 und Inkrement auf 1 eingestellt.
  5. Klicken Sie auf PM_OK.gif.
Um Stücklistensymbole nacheinander anzuordnen, müssen Sie in der Zeichnung über eine Stückliste verfügen.
