Festlegen von Elementspezifikationen für erweiterte Bohrungen

So legen Sie Elementspezifikationen fest:

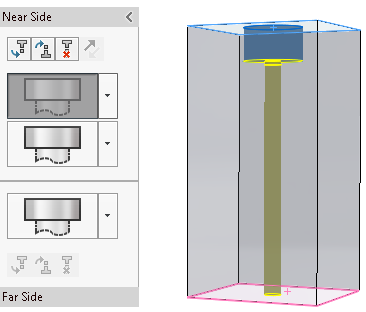

  1. Wählen Sie im Flyout Oben das oberste Element aus, um es zu aktivieren. Sie möchten Stirnsenkung als Bohrungstyp behalten, aber einige Einstellungen ändern.
  2. Unter Elementspezifikation:
    1. Wählen Sie unter Typ die Option Zylinderschraube mit Innensechskant aus.
    2. Wählen Sie unter Größe die Option 1/4 aus.
      Die temporäre Vorschau des Elements Oben wird aktualisiert.

  3. Klicken Sie im Flyout auf für das zweite Element Oben und klicken Sie dann auf Gerade .
    Sie möchten die Spezifikationen für dieses Element modifizieren.
  4. Unter Elementspezifikation:
    1. Wählen Sie unter Typ die Option Durchgangslöcher aus.
    2. Wählen Sie unter Größe die Option 1/4 aus.
    3. Für Benutzerdefinierte Größe setzen Sie Endbedingung auf Blind und Tiefe auf 1.

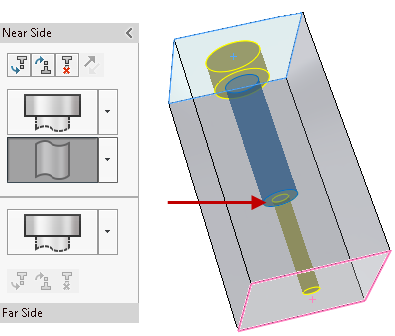

      Die Vorschau wird aktualisiert und zeigt die geänderte Größe und Tiefe für das gerade Element an.

      In den Flyouts können Sie Elemente an die gewünschte Position ziehen. Wenn das Ziehen ein fehlgeschlagenes Element verursacht, wird dieses hervorgehoben. Halten Sie den Cursor über das Element, um eine Fehlermeldung anzuzeigen.

      Das Element Unten wird als Stirnsenkung festgelegt. Sie möchten es in ein Element mit Rohrgewinde ändern.

  5. Klicken Sie im Flyout Unten auf für das Element Unten und klicken Sie dann auf Gewinde .
  6. Unter Elementspezifikation:
    1. Wählen Sie unter Typ die Option Gewindebohrung aus.
    2. Wählen Sie unter Größe die Option 1/4-20 aus.
      Das Element Unten wird aufgrund der Endbedingung Bis zu nächsten Element bis zur Mitte des Elements Oben aktualisiert.

      Sie können Erweiterte Bohrungs-Features als Favoriten speichern, um sie wiederverwenden zu können. Im PropertyManager können Sie auf der Registerkarte Typ unter Favoriten eine bevorzugte erweiterte Bohrung hinzufügen, aktualisieren, löschen, speichern oder laden.

      Als Nächstes erstellen und positionieren Sie Instanzen.
