Automatisches Erstellen von DimXpert-Beschriftungen für Verbindungselementbaugruppen

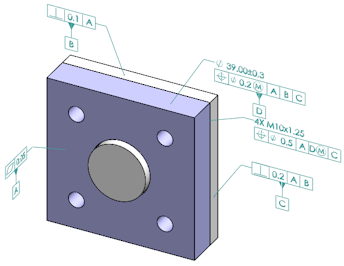

Mit DimXpert können Sie eine der beiden Komponenten einer fixierten oder frei beweglichen Verbindungselementbaugruppe automatisch beschriften.

Die Software verwendet die Anmerkungen der Quellkomponente, um die Anmerkungen der Zielkomponente zu erstellen. Die Toleranzen werden anhand der in ASME Y14.5 beschriebenen Formeln für feste und schwebende Verbindungselemente berechnet.

So verwenden Sie DimXpert, um eine der beiden Komponenten einer fixierten oder frei beweglichen Verbindungselementbaugruppe automatisch zu beschriften:

1. Klicken Sie auf Extras > MBD Dimension > Toleranz automatisch integrieren

   .

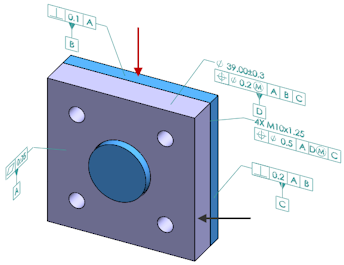

2. Wählen Sie die Quellkomponente in der Quelle aus (roter Pfeil).
3. Wählen Sie die Zielkomponente im Ziel aus (schwarzer Pfeil).

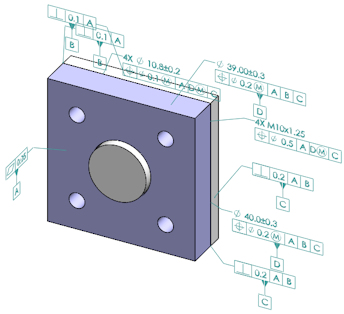

4. Klicken Sie auf .
