La procedura guidata Esporta in AEC aiuta a preparare un modello SOLIDWORKS in modo da poterlo importare nel software AEC.
La procedura guidata assiste l'utente nello specificare il piano che ospiterà il modello (pavimento, soffitto/tetto o parete) e il livello di defeaturing da applicare. È possibile visualizzare in anteprima le proprie scelte nell'area grafica prima di salvare il file semplificato e con l'orientamento corretto in formato .sat. Il file risultante utilizza le coordinate di riferimento fornite nella procedura guidata.
- Aprire il modello da esportare.
- Fare clic su Esporta in AEC
(barra degli strumenti Strumenti) o .
- Nel PropertyManager, in Definisci host:
- Selezionare il tipo di componente: Componente basato su pavimento, Componente basato su soffitto/tetto o Componente basato su parete.
- Utilizzare l'albero di disegno mobile FeatureManager per selezionare il piano di riferimento host.
- Facoltativamente, selezionare Inverti normale per invertire l'orientamento di default dell'asse.
Per impostazione predefinita, il risultato del sistema di coordinate per un:
- Componente basato su pavimento o su soffitto/tetto è definito con +Z normale per il piano del pavimento.
- Un componente basato su parete è definito con +Y normale per il piano di riferimento della parete.
- Nel modello, selezionare un punto di riferimento.
- Fare clic su
.
-

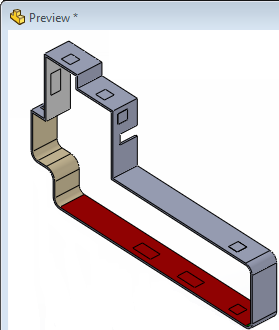

Nella pagina Specifica dettaglio esportazione, in Imposta dettagli modello di destinazione, selezionare una delle seguenti opzioni e fare clic su Genera anteprima per aprire una seconda finestra grafica con un'anteprima della quantità di dettaglio che verrà esportata:
-
Alte
Il modello viene esportato così com'è, senza rimuovere i dettagli.
L'anteprima mostra il modello nell'orientamento previsto per i prodotti AEC.
- Medio
Tutti i componenti interni vengono rimossi e la geometria della sezione trasversale interna viene rimossa e resa solida. I raccordi e gli smussi con un raggio inferiore a un pollice vengono rimossi e i fori di diametro inferiore a due pollici vengono eliminati.
- Mediocre
Tutti i componenti interni vengono rimossi e la geometria della sezione trasversale interna viene rimossa e resa solida. I raccordi e gli smussi con un raggio inferiore a due pollici vengono rimossi. I fori di diametro inferiore a tre pollici e le estrusioni di profondità totale inferiore a tre pollici vengono eliminati.
- Personalizzata
Genera anteprima non è disponibile. Fare clic su per avviare il processo di defeature.
Vedere la Guida in linea di SOLIDWORKS: strumento Defeature.
- Fare clic su .
- Fare clic su Salva come .SAT .
- Specificare il nome del file e il percorso di salvataggio e fare clic su Salva.
