寸法および拘束の追加(Adding Dimensions and Relations)

フィーチャー認識の際に、寸法と拘束を追加するには：

  1. オプション （フィーチャー ツールバー）または 挿入 > FeatureWorks > オプション をクリックします。
  2. 寸法/拘束 をクリックし、スケッチの自動寸法をオンに設定 と スケッチに幾何拘束を追加 を選択します。
  3. OK をクリックします。
  4. フィーチャー認識 （フィーチャー ツールバー）または 挿入 > FeatureWorks > フィーチャー認識 をクリックします。
  5. PropertyManagerで、自動（Automatic）認識と 標準フィーチャー（Standard features）を選択しします。
  6. をクリックし、フィーチャー認識を続行します。
  7. 中間ステージ PropertyManager で をクリックし、フィーチャーを作成します。
    FeatureWorks がモデルを分析し、フィーチャーを作成します。

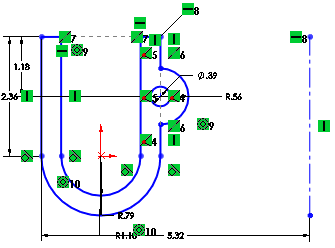

  8. フィーチャーのスケッチを編集し、寸法と拘束を表示します。
