SOLIDWORKS Routing において、エルボ（Elbow）として使用される構成部品には次のアイテムが必要です。
ルーティング スケッチと寸法の名前では、大文字/小文字が区別されます。
エルボ円弧
-
エルボ円弧という名のスケッチ
- 円弧(arc)は、エルボの中心線を表し、寸法名は次のようになります:
例:
ルート
- スケッチ:
-
ルートという名のスケッチ

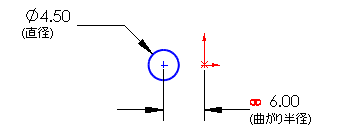

- 円弧の端点に垂直な平面上のスケッチ
- エルボの外径を表し、寸法名が直径@ルートの円
- 円の中心から円弧の中心までを表す寸法:
- 名前が曲がり半径@ルートの寸法
-
曲がり半径@エルボ円弧 にリンクされた寸法
例:
フィーチャー
以下を使用する
スイープ
:
-
輪郭にルートを使用
-
パスにエルボ円弧を使用
-
薄板フィーチャーオプションを使用して肉厚を設定
例:
