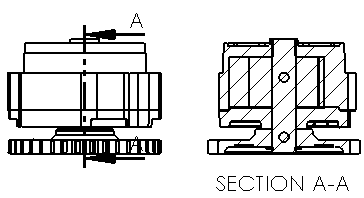

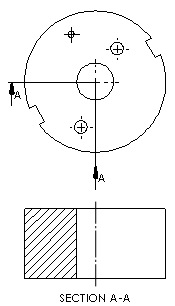

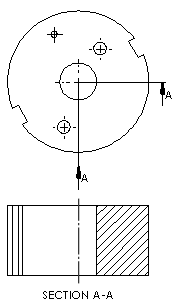

断面図 PropertyManager（Section View PropertyManager） 断面図のスケッチ モードを断面ツールのユーザー インタフェースと共に使用して、断面図と整列した断面図の両方を作成できます。 断面図または半断面図を挿入するには: 図面で、断面図 （図面ツールバー）または 挿入 > 図面ビュー > 断面図をクリックします。 断面 カット線 垂直 水平 補助図 整列 断面図の自動開始（Auto-start section view） 選択すると、図面の断面図がすぐにプレビューおよび配置されます。 選択解除すると、断面図 ポップアップ が表示され、断面図にオフセットを追加できます。 断面図 ポップアップを使用してオフセットを断面ビューに追加します。 選択 機能 追加のステップ 円弧オフセットを追加 円弧の最初の点を切断線上で選択してから、円弧の 2 つ目の点を選択します。 単一オフセットを追加 オフセットの最初の点を切断線上で選択してから、オフセットの 2 つ目の点を選択します。 切欠オフセットを追加 切欠の最初の点を切断線上で選択し、切欠の 2 つ目の点（切欠の幅を表す）を選択し、その後で切欠の 3 つ目の点（切欠の深さを表す）を選択します。 1 ステップ戻る OK （ビューを追加） キャンセル （ビューをキャンセル） スケッチの編集 選択すると、カスタム カット線が作成されます。 半断面 半断面 上側右 上側左 下側右 下側左 左側下 右側下 左側上 右側上 親トピック図面の断面図（Section Views in Drawings）
（図面ツールバー）または をクリックします。
