サーフェス モデルでは、このツールを使用して、モデルのエッジと面をサーフェスにオフセットします。 このツールでは、サーフェス上に 3D スケッチ エンティティが追加されます。
オフセット タイプ
サーフェス上のオフセット（Offset on Surface）PropertyManager を開くには、サーフェス モデルで、サーフェス上のオフセット（Offset on Surface）
（スケッチ ツールバー）をクリックするか、をクリックします。
| オプション |
説明 |
| 形状沿いオフセット（Geodesic Offset） |
選択したエッジと結果のオフセット エンティティ間の最短距離になるオフセット距離を作成し、サポート曲率を考慮します。 |
| ユークリッド オフセット（Euclidean Offset） |
選択したエッジとサーフェス曲率が含まれていないオフセット エンティティ間の直線オフセット距離を作成します。 |
パラメータ
| オプション |
説明 |
| オフセット距離 |
指定した距離だけスケッチ エンティティをオフセットします。 |
| 反対方向 |
オフセットの方向を反転します。 |
| オフセットを作図線に変更 |
スケッチ エンティティを作図エンティティに変換します。 |
 |

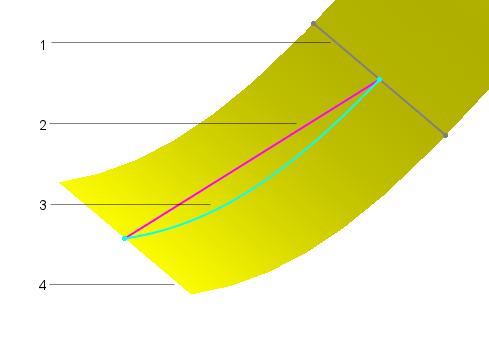

| 1 |
オフセット スケッチ エンティティ |
| 2 |
ユークリッド オフセット距離（直線距離として測定） |
| 3 |
形状沿いオフセット距離（サーフェスに沿って測定） |
| 4 |
オフセットに選択したエッジ |
