3D ジオメトリ サーフェス上にスケッチ オフセットを作成

サーフェス上のオフセット（Offset on Surface）を使用して、3D モデルのエッジおよびモデル面を 3D スケッチでオフセットすることができます。

1. 3D モデルを開きます。
2. サーフェス上のオフセット（Offset on Surface） （スケッチ ツールバー）またはツール（Tools） > スケッチ ツール（Sketch Tools） > サーフェス上のオフセット（Offset on Surface）をクリックします。

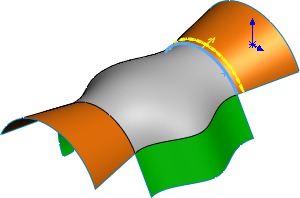

3. グラフィックス領域で、モデルのエッジを選択します。


4. PropertyManager で次を行います:
   1. オフセット距離（Offset Distance）を指定します。
   2. 反転（Reverse）を選択します。
      反対側の面にエンティティが投影されます。

      反転（Reverse）は、選択したエッジが同じボディに属している面に結合されている場合にのみ、使用できます。




5. モデルの内面エッジを選択します。
6. をクリックします。

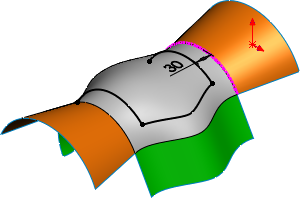

7. 選択したエッジの寸法値をダブルクリックし、入力ボックスに寸法値を入力します。



8. サーフェス上のオフセット（Offset on Surface） をクリックします。
9. PropertyManager で次を行います:

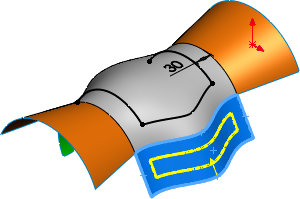

   1. 図のようにモデルの面をクリックします。
   2. オフセット距離（Offset Distance）を指定します。
   3. をクリックします。
   面のすべてのエッジがオフセット距離（Offset Distance）だけオフセットされます。
