部品の表示状態を変更（Changing a Part's Display Settings）

部品の外観と透明度は変更できます。 ソリッドとサーフェス ボディの場合、表示モード（ワイヤフレームやシェーディング表示など）と非表示/表示も変更できます。

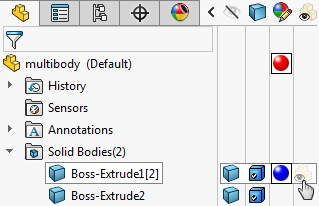

1. FeatureManager デザインツリーの上部にある をクリックします。
   FeatureManager デザインツリーの右に表示パネルが現れます。


2. マルチボディ部品で特定のボディの表示設定を変更するには、ソリッド ボディ （Solid Bodies）フォルダを展開します。
3. ポインタを表示パネルまで移動して、列をアクティブにします。
   フィーチャーかボディがグラフィックス領域でハイライト表示されます。

4. 次のいずれかを行います:
   • 右クリックし、ポップアップ メニューから表示設定を選択します。
   • 変更したい設定のコラムをクリックしてください。

     非表示/表示 と 透明度 の設定は、クリックしてオン/オフを切り替えます。

     ボードの 透明度 をオンにした状態

     中央のチューブ列の 非表示/表示 を 非表示 に設定した状態

     表示モード と 外観 の設定では、ポップアップ メニューに使用可能な設定が表示されます。

     • 表示モード 設定は次のとおりです。
       • ワイヤフレーム
       • （Hidden Lines Visible）
       • 隠線なし
       • エッジ シェイディング表示
       • シェイディング
       • デフォルト表示: 表示モード アイコンの隅に表示されるチェック マーク（例 ）は、それがデフォルトの表示モードであることを示します。 最初、表示はこのモードに設定されています。 表示パネルで表示モードを選択すると、この設定が上書きされます。
       デフォルトの表示モードの設定は、ヘッズアップ ビュー ツールバーの 表示スタイル フライアウトを使用して変更できます。



       小型チューブの 表示モード を ワイヤフレーム に設定した状態

     • 外観 設定は次のとおりです。
       • 外観 （Appearance）: 外観 （Appearances） PropertyManager が表示され、外観を編集できます。
       • 外観削除 （Remove Appearance）: 選択フィーチャーあるいはソリッド ボディから外観の設定を削除します。
       • 次からすべての部品外観を削除部品_名 （Remove All Part Appearances From part_name）: 部品レベルの外観を含むすべての外観を、すべての参照から削除します。

       大型と小型のチューブに 外観 を設定した状態

       すべての外観を削除
