正接方向の制御

特定の曲線スケッチ エンティティの正接方向を反転することができます。 これには、円弧およびスプラインが含まれます。

正接方向を制御するには:

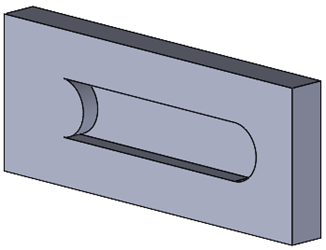

  1. 円弧を含む部品ファイルを開きます。
  2. FeatureManager デザイン ツリーで、円弧を含むスケッチを右クリックし、スケッチ編集（Edit Sketch） をクリックします。

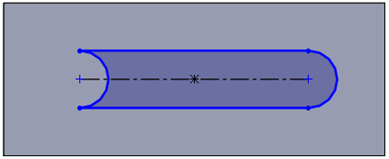

  3. グラフィックス領域で、円弧を右クリックし、ショートカット メニューの端点の正接を反転（Reverse Endpoint Tangent） をクリックします。

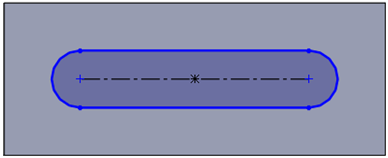

    正接が反転し、円弧が反転します。
  4. 編集（Edit） > 再構築（Rebuild） をクリックします。
