関係式のエクスポートおよび外部ファイルへのリンク

これらの手順では、テキスト ファイルにエクスポートおよびリンクするためのワークフローを示します。

ファイルに、部品またはアセンブリ関係式をエクスポートし、寸法をリンクするには：

  1. 次のいずれかを実行します:
    • (ツール ツールバーの)関係式 OTTool_Equations_Tools.gif(Equations)を選択します。
    • ツール > 関係式を選択します。
    • FeatureManagerデザイン ツリーで関係式フォルダ FM_equations.gif を右クリックし、関係式の管理を選択します。
  2. 関係式 ダイアログ ボックスで、エクスポート をクリックします。
  3. 指定保存 ダイアログ ボックスで:
    1. テキスト ファイルの名前と場所を指定します。
    2. 保存 をクリックします。

      関係式がテキスト ファイルに保存されます。関係式エクスポート ダイアログ ボックスが表示されます。

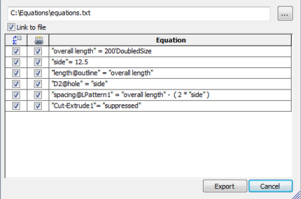

      関係式エクスポート ダイアログ ボックスには 2 つの列が表示されます。 最初の列は、テキスト ファイルにエクスポートされる関係式を示します。 2 番目の列は、モデルとテキスト ファイル間でリンクされる関係式を示します。 リンクするアイテムの関係式は、ターゲットのテキスト ファイルのみで変更できます。 デフォルトではすべての関係式がエクスポートおよびリンクされています。

      Export Equations

      リンク 列のチェック ボックスを選択またはクリアして、各関係式をリンクまたはリンク解除できます。 また、外部ファイルにリンクした後、関係式 ダイアログ ボックスでリンクおよびリンク解除することもできます。
  4. 関係式のエクスポート ダイアログ ボックスで、エクスポート をクリックします。

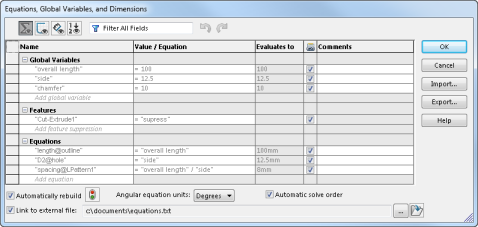

    関係式 ダイアログ ボックスで、外部ファイルへリンク オプションが選択されています。 ファイル パスも表示されます。

    Linked_Equations

  5. 関係式 ダイアログ ボックスで、リンクされたファイルを開く をクリックします。

    ファイルがテキスト エディタに開きます。

  6. リンクされた寸法が依存するグローバル変数の値を変更し、ファイルを保存します。
  7. 関係式 ダイアログ ボックスで、再構築 OTTool_Rebuild_Standard.gif をクリックします。

    グローバル変数に依存するすべての寸法が更新されます。 関係式 ダイアログ ボックスに、外部ファイルにリンクされたすべてのエントリのための追加の列が表示されます。

    外部にリンクされた関係式およびグローバル変数は、このダイアログ ボックスでは変更できなくなります。 これらを変更するには、外部ファイルを使用する必要があります。 リンクされた関係式とグローバル変数のリンクを解除するには、関係式（Equations）ダイアログ ボックスで 外部ファイルへリンク（Link to external file）を選択解除します。
  8. OK をクリックします。
