参照平面からの主要鋼材の作成

参照平面から主要鋼材を作成するには:

  1. 主要鋼材 タイプ（Primary Member Type）の参照平面鋼材（Ref Plane Member） をクリックします。
  2. 参照セット（Reference Set）の場合、フライアウト FeatureManager デザイン ツリーの参照データ（Reference Data）を拡張して次の平面を選択します。

    また、 表示（View） > 表示/表示（Hide/Show） > 平面（Planes） をクリックして平面を表示することもできます。

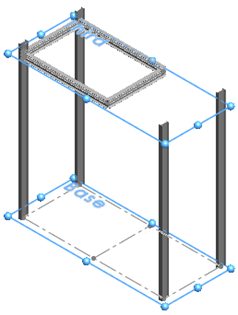

    1. 開始および終了の平面（Start and End Plane）の場合は、ベース（Base）と3 番目（Third）をクリックします。
      これらの平面は平行で、鋼材の長さを定義します。

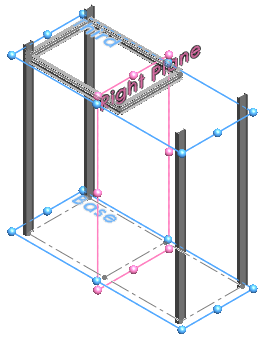

    2. 面セット 1（Plane Set 1）の場合、右測面（Right Plane）をクリックします。
      この平面は垂直で、開始平面と終了の平面（Start and End Plane）と交差しています。

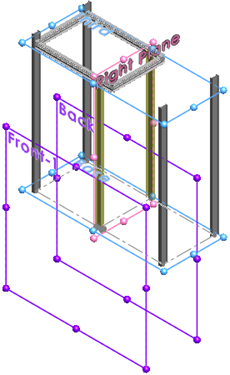

    3. 平面セット 2（Plane Set 2）の場合は、正面-1（Front-1）および背面（Back）をクリックします。
      平面セット 2（Plane Set 2）は平面セット 1（Plane Set 1）と交差しています。これらは構造の中央である 2 つの鋼材の場所を定義します。
  3. PropertyManager のピンを解除 して、 をクリックします。

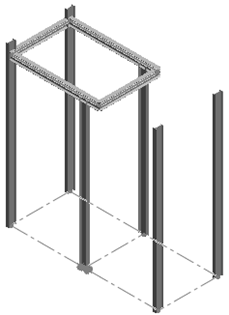

構造システムの主要鋼材が完成しました。
