穴ウィザード（Hole Wizard）

穴ウィザード ページを使用して穴ウィザードの穴の規格、カテゴリ、およびタイプを選択します。 穴タイプの規格ごとにスマート ファスナーを割り当てることもできます。 コンフィギュレーションを簡略化するには、使用するハードウェアに対してのみ穴の規格を選択します。

穴ウィザードページにアクセスするには:

  • Windows のスタート > すべてのプログラム > SOLIDWORKS バージョン > SOLIDWORKS ツール (SOLIDWORKS Tools) > Toolbox 設定 をクリックします。
  • 1 - 穴ウィザードをクリックします。
左パネルでは規格名を、右パネルではフォルダを右クリックしてナビゲートします。 右パネルでアイテムを選択/選択解除します。
このページを最初に使用する際、右パネルにはヒントが表示されます。右パネルでこのヒントをクリックします。

左パネル

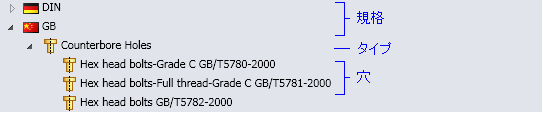

左パネルには、穴ウィザード規格 の下に規格、カテゴリ、タイプが表示されます。


右パネル

アイテムを選択解除するには、チェックボックスをクリアにします。アイテムを選択解除すると、もう一度選択するまで、左と右のパネルで選択解除されたままになります。

規格、カテゴリ、タイプを展開するには、右パネルでフォルダをクリックします。 1 レベル前に戻るには、バックアップ （Back Up）をクリックします。

穴の規格のコピーを定義するには、規格コピー toolbox_copy_standard.gif （Copy Standard）をクリックします。 toolbox_delete_standard.gif をクリックして、選択したユーザー定義規格を削除します。

標準プロパティ(Standard Properties)

標準のプロパティ名をクリックし、右のリストで値を選択/削除します。

  穴プロパティ (Hole Properties) プロパティのリストは穴タイプにより変化します。 共通のプロパティには、寸法（サイズなど）と ねじ山データが含まれます。

選択するプロパティ値によって穴のコンフィギュレーション数の合計が決まります。 コンフィギュレーション数を減らすために、サイズやその他のプロパティ値を削除してください。
グローバル プロパティ（Global Property） 規格内で他の穴と共有されるプロパティを示します。
tbox_addnewsize.gif 新規サイズ追加 新しいサイズの追加 (Add New Size) ダイアログ ボックスを開き、新しいサイズを穴サイズやねじ山データのコンフィギュレーション プロパティ リストに加えます。

スマート ファスナー(Smart Fasteners)

  スマート ファスナー 選択した穴ウィザード（Hole Wizard）の規格に割り当てられているスマート ファスナーを表示します。
  再指定 穴ウィザード（Hole Wizard）の標準の穴に対してスマート ファスナーを再指定できます。
