복합재 쉘의 열 응력 해석

각 플라이 윗면이나 아랫면의 응력

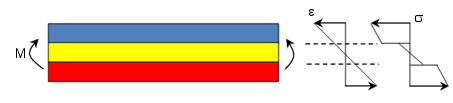

변위와 변형 필드는 복합재의 두께마다 일정합니다. 그러나, 일반적으로 응력 필드는 다른 물성치와 플라이 내의 다른 방향으로 인해 일정하지 못합니다. 예를 들어, 순수 굽힘 아래 두께에 적용되는 세로 변형률과 세로 응력의 전형적인 변이는 다음과 같이 표시됩니다. 두 개의 다른 플라이 사이의 안쪽에 있는 응력이 현저하게 높습니다.

각 플라이의 윗면과 아랫면에서 별도로 응력을 플롯할 수 있습니다.

플라이 전체의 최대 응력

모든 플라이의 지정한 부품 (봉투 플롯)의 최대 응력값을 플롯할 수 있습니다. 각 노드마다 모든 플라이(윗면과 아랫면 포함)의 최대 응력이 플롯됩니다.

재질 방향 응력

플라이 방향을 따라 각 플라이의 응력을 플롯하거나 각 플라이의 횡단면(곡면) 방향으로 응력을 플롯할 수 있습니다.

층간 전단 응력

비 복합재 모델에 사용할 수 있는 응력 부품 이외에도, 두 개의 서로 다른 플라이 교차점에 있는 층간 전단 응력을 플롯할 수 있습니다. 층간 전단 응력은 복합재에 있는 다른 플라이들의 각도가 맞지 않거나 탄성 속성이 달라서 생깁니다. 높은 층간 전단 응력은 복합재에 벗겨짐(플라이와 플라이의 틈에 금이 가는 현상)을 초래합니다. 이러한 현상은 복합 합판재의 수명을 단축시킵니다.
