복합재 방향 옵션을 사용하여 다른 쉘과 면에 플라이 각도 정의를 제어할 수 있습니다.
아래 표시된 두 모델은 플라이 각도 정의를 변경하기 위해 방향 옵션을 사용한 예입니다.
플라이 각도 정의가 일정하지 않을 경우 이외에는 대칭복사 방향 기본 설정을 변경하지 않는 것이 좋습니다. 플라이 각도로 일관성 있게 다시 정의하려면 0도나 90도가 아닌 플라이 각도(예를 들어 60도)를 선택합니다.
다음 모델은 각기 네 개의 면을 가진 두 개의 쉘로 구성되어 있습니다. 모든 면과 쉘에 일정하게 재질 방향을 부가하기 위해 플라이 각도 60도가 복합 쉘 플라이 테이블에서 선택되었습니다.

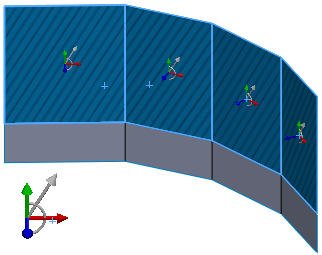

모든 쉘과 면에 원하는 플라이 각도의 방향은 아래 표시된 것과 같습니다.
이 모델에서, 재질 방향이 모든 면을 지나는 쉘 2에 원하는 방향 (흰색 화살표)과 일치합니다.
쉘 1의 경우, 재질 방향(흰색 화살표)이 모든 면(파란색 화살표가 모두 평면을 향하고 있음)에 일정하지 않습니다.
대칭복사 방향 옵션은 각 면이 원하는 방향이 될 때까지 전환됩니다.
파란색 화살표가 8개 면 모두에 일정한 방향을 향하고 있습니다.
해석을 실행하기 전에 모든 면의 스택 방향이 일정한지 메시를 확인합니다.
이 예에서는 회전 방향 옵션만 필요합니다.
표시된 모델은 여러 개의 면을 가진 단일 쉘입니다. 모든 면에 표시된 바깥쪽으로 향한 파란색 화살표는 어떤 면에도 대칭복사 방향 옵션을 변경하지 않아도 됨을 표시합니다.
이 경우에 아랫면의 0도 참조 플라이 각도가 일정하지 않습니다. 이 문제점을 제거하려면, 아랫면을 선택하고 방향 회전 옵션을 선택합니다.
|
|
| 아랫면에 대한 회전 옵션을 선택하지 않았을 때
|
아랫면에 대한 회전 옵션을 선택했을 때 |
