스케치, 3D 모델, 어셈블리 또는 도면에서 거리, 각도 및 반경을 측정합니다. 또한 선, 점, 곡면 및 평면과 그 사이의 크기도 측정합니다.

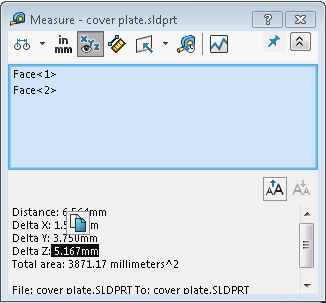

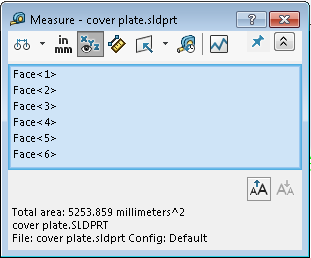

측정 대화 상자를 여는 방법
측정
(도구 도구 모음)을 클릭하거나 을 클릭합니다.
꼭지점이나 스케치점을 선택하면 x, y, z 좌표가 표시됩니다.
측정 도구가 활성되어 있지 않을 경우에는 선택한 요소에 가장 일반적으로 사용되는 측정이 상태 표시줄에 나타납니다.
 |
원호/원 측정
|
원이나 원호를 선택했을 때 표시할 거리를 지정합니다.
|
중심에서 중심
|
|
|
 최소 거리
|
|
|
 최대 거리
|
|
|
 사용자 정의 거리
|
|
|
|
단위/정밀
|
측정 단위/정밀을 지정합니다.
|
|
XYZ 측정 표시
|
그래픽 영역에서 선택한 요소 사이에 dX, dY, dZ 좌표계를 표시합니다. 선택한 항목 사이에 최소 거리만 표시하려면, 이 옵션을 지웁니다. |
|
점-점
|
모델의 두 점 간의 거리를 측정하는 점-점 모드를 활성화합니다. |
|
대 XYZ 좌표계
|
좌표계를 선택합니다.
|
 파트 원점
|
|
|
 좌표계인스턴스
|
사용자 지정 좌표계
|
이 옵션은 현재 문서에 둘 이상의 좌표계가 있는 경우에만 사용할 수 있습니다. |
|
투영 대상
|
선택한 항목 사이의 거리를 투영법으로 표시합니다. 옵션:
|
 없음
|
투영과 면에 수직을 계산하지 않습니다.
|
|
 화면
|
|
|
 면/평면 선택
|
평면을 선택하면 투영 거리가 선택한 평면에 수직으로 거리가 표시됩니다. 투영과 면에 수직은 측정 대화 상자에 나타납니다.
|
분리 도면에서, 모델을 다시 로드하지 않으면 모든 측정이 2D 투영 데이터로 보고됩니다.
|
|
측정 기록
|
현재 세션의 SOLIDWORKS에서 작성된 모든 측정 기록을 볼 수 있는 측정 기록 대화 상자가 열립니다. |
|
센서 작성
|
측정값이 변경될 때 알림을 전송하도록 지정 가능한 센서 PropertyManager가 열립니다. |
 |
|
측정 대화 상자를 그래픽 영역에 핀 고정합니다.  를 클릭하여 대화 상자를 닫습니다. 측정 대화 상자의 고정을 해제하려면  를 클릭합니다. 대화 상자를 닫으려면 Esc 키를 누릅니다(대화 상자의 고정을 해제된 경우에만).
|
 |
|
측정값 표시 여부를 전환합니다. |
