오류 찾기

일부 일반적인 재생성 오류에는 다음과 같은 것이 있습니다.

• 댕글링 치수나 댕글링 구속 조건. 치수나 구속조건이 더 이상 존재하지 않을 때
• 너무 큰 필렛과 같이 재생성될 수 없는 피처

FeatureManager 디자인 트리, 이동 경로 또는 그래픽 영역의 아이콘으로 재생성 오류 또는 경고를 식별할 수 있습니다.

아이콘	설명
	모델에 오류가 있음을 표시함. FeatureManager 디자인 트리의 상단에 있는 문서 이름에 붙어 표시되며, 오류가 있는 피처에 표시됩니다. 파트나 피처의 문자가 빨간색입니다.
	피처에 오류가 있음을 표시함. FeatureManager 디자인 트리에 피처 이름에 붙어 표시됩니다. 피처의 문자가 빨간색입니다.
	해당 항목 아래에 경고 메시지를 표시합니다. FeatureManager 디자인 트리의 상단에 있는 문서 이름과, FeatureManager 디자인 트리에 오류가 있는 자손 피처를 가진 모체 피처에 아이콘이 붙어 표시됩니다. 피처의 문자가 녹색입니다.
	피처나 스케치에 경고가 있음을 표시함. 이 아이콘은 FeatureManager 디자인 트리에서 경고가 있는 특정 피처에 붙어 표시됩니다. 피처나 스케치의 문자가 녹색입니다.

문서나 피처에 오류와 경고 둘 다 있으면, 아이콘이 표시됩니다.

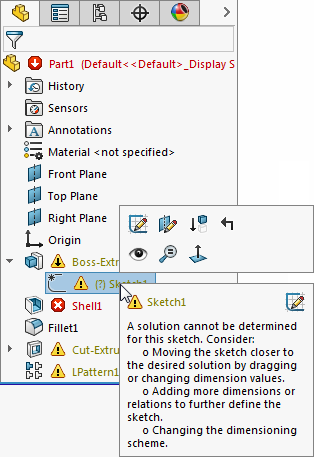

상황별 오류 찾기 상자를 표시하려면 FeatureManager 디자인 트리, 이동 경로 또는 그래픽 영역에서 오류나 경고를 선택합니다. 이 상자에는 문제에 대한 설명과 제안된 해결 방법이 표시됩니다. 피처 편집 또는 스케치 편집 링크가 나타납니다. 상황에 따라 미리보기 및 도움말 링크가 나타날 수도 있습니다.

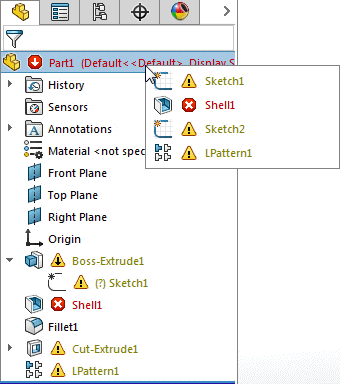

모든 오류 및 경고 목록을 표시하려면 FeatureManager 디자인 트리의 상위 노드를 클릭합니다. 목록에서 항목을 클릭하여 FeatureManager 디자인 트리에서 이 항목을 선택합니다.

오류 찾기 대화 상자를 사용해 오류나 경고를 검토하는 방법:

스케치, 피처, 파트, 또는 어셈블리 이름을 오른쪽 클릭하고 오류 찾기를 클릭합니다.

대화 상자에 표시되는 열:

유형	오류 또는 경고 .
피처	FeatureManager 디자인 트리에 피처 이름과 아이콘.
미리보기	열에 미리보기 아이콘 이 표시되면, 이 아이콘을 클릭하여 그래픽 영역에서 강조 표시된 해당 피처를 볼 수 있습니다.
도움말	열에 도움말 아이콘 이 표시되는 경우 이 아이콘을 클릭하여 오류 또는 피처에 대한 추가 정보가 포함된 도움말 항목에 액세스할 수 있습니다.
설명	오류나 경고에 대한 설명.

열 머리글을 클릭하여 메시지의 순서를 바꿉니다.

대화 상자에 있는 확인란:
