수정된 부품 필터링

수정된 부품 필터링을 사용하여 수정된 부품을 시각적으로 강조할 수 있습니다.

수정된 부품 필터링는 어셈블리가 대규모 설계 검토 모드에서 열리고 하나 이상의 부품이 수정된 경우에만 사용할 수 있습니다.

수정된 부품 필터링가 활성화되어 있으면 별도의 창에서 부품을 편집하고 저장합니다. 변경된 부품은 어셈블리 창에서 계속 불투명하고 변경되지 않은 부품은 투명해집니다. 수정된 부품 필터링를 사용하면 수정된 부품을 볼 수 있습니다.

수정된 부품에는 다음이 포함됩니다.
  • 대규모 설계 검토에서 어셈블리를 열 때 업데이트되지 않은 것으로 탐지된 부품
  • 대규모 설계 검토 세션 중에 별도의 창에서 수정하고 저장한 부품

대규모 설계 검토에서 수정된 부품 필터링하기

수정된 부품 필터링를 사용하여 수정된 부품을 시각적으로 나타낼 수 있습니다.

수정된 부품 필터링을 사용하는 방법

  1. 수정된 부품 필터링 또는 보기 > 수정 > 수정된 부품 필터링을(를) 클릭합니다.
  2. PropertyManager에서,
    1. 사용을 선택합니다.

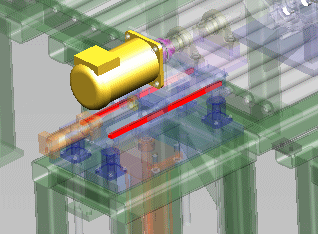

      수정된 부품은 불투명하게 유지되고 수정되지 않은 부품은 투명하게 됩니다.
    2. 투명도를 조정하려면 슬라이더를 사용하십시오.
      동적을 선택하면 PropertyManager에서 슬라이더를 이동할 때 그래픽 영역에서 투명도 수준을 확인할 수 있습니다.
  3. 을 클릭합니다.
투명도 설정을 끄려면 수정된 부품 필터링 을 다시 클릭하고 사용을 선택 취소합니다.
