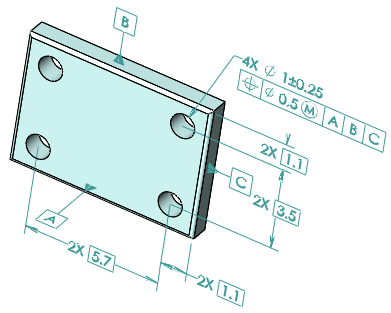

DimXpert 기초 위치 치수 상위 주제DimXpert 도구 기본 치수 기초 치수를 수동으로 작성할 수 있습니다. 기초 치수를 작성하는 방법: 파트에서 지능형 치수 (치수/구속조건 도구 모음)를 클릭하거나 도구 > 치수 > 지능형을 클릭합니다. 치수 PropertyManager의 치수에서 DimXpert 기본 위치 치수 를 클릭합니다. 그래픽 영역에서 요소를 선택합니다. 치수를 배치합니다. DimXpert PropertyManager에서 옵션을 설정합니다. 를 클릭합니다. 기초 치수 재작성 기초 치수 재작성 사용하기 기하 위치 공차로 모델을 작성합니다. DimXpertManager에서 위치 공차를 오른쪽 클릭하고 기초 치수 재작성을 선택합니다.
