파트의 표시 설정 변경

파트의 표현 및 투명도를 변경할 수 있습니다. 솔리드 및 곡면 바디에서는 표시 모드(예: 실선 또는 음영)와 파트의 표시 여부를 변경할 수도 있습니다.

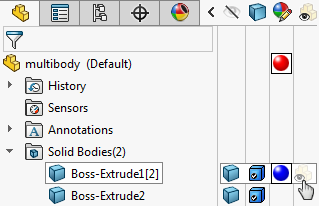

1. FeatureManager 디자인 트리 상단에서 를 클릭합니다.
   FeatureManager 창의 오른쪽에 표시 창이 나타납니다.


2. 멀티바디 파트에서 특정 바디의 표시 설정을 변경하려면 솔리드 바디 폴더를 확장합니다.
3. 포인터를 표시 창으로 이동하여 행을 활성화합니다.
   피처 또는 바디가 그래픽 영역에서 하이라이트됩니다.

4. 다음 중 하나를 실행합니다.
   • 오른쪽 클릭하고 팝업 메뉴에서 표시 설정을 선택합니다.
   • 변경하려는 설정에 해당하는 열을 클릭합니다.

     숨기기/보이기 및 투명도 설정에서는 클릭하면 설정 켜기/끄기가 전환됩니다.

     기판에 대해 투명도이(가) 켜진 상태

     튜브의 중간 행에 대해 숨기기/보이기이(가) 숨기기(으)로 설정

     표시 모드 및 표현 설정에서는 팝업 메뉴에 가능한 설정이 표시됩니다.

     • 표시 모드 설정:
       • 실선 표시
       • 은선 표시
       • 은선 제거
       • 은선 표시 음영
       • 음영처리
       • 기본 표시 표시 모드 아이콘 코너의 체크 표시(예: )는 기본 표시 모드임을 나타냅니다. 표시는 기본적으로 이 모드로 설정됩니다. 표시 창에서 표시 모드를 선택하면 이 설정이 무시됩니다.
       빠른 보기 도구 모음의 표시 유형 플라이아웃을 사용하여 기본 표시 모드를 변경할 수 있습니다.



       실선 표시에 대해 표시 모드가 표시 모드(으)로 설정

     • 표현 설정:
       • 표현 - 표현을 추가하고 편집할 수 있는 표현 PropertyManager가 표시됩니다.
       • 표현 제거 - 선택한 피처나 솔리드 바디에서 표현을 제거합니다.
       • 모든 파트의 표현 제거 파트_이름 - 모든 참조에서 파트 수준 표현을 비롯한 모든 표현을 제거합니다.

       큰 튜브와 작은 튜브에 대해 표현이(가) 설정됨

       모든 파트 표현이 제거됨
