수정 대화 상자에서 글로벌 변수를 사용하여 수치를 링크하는 방법

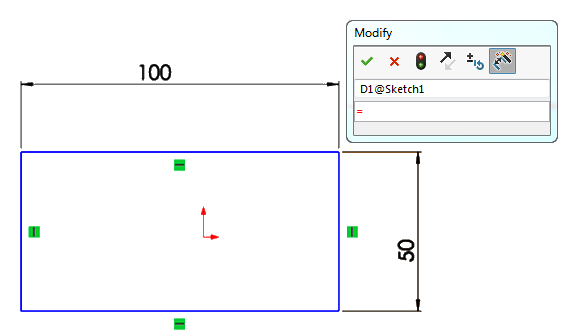

- 치수를 더블 클릭한 다음 수정 대화 상자에 =(등호)를 입력합니다.
치수에 글로벌 변수를 지정하려면 등호를 입력해야 합니다. 등호를 입력하지 않는 경우, 새로운 글로벌 변수를 만들 수는 있지만 치수에 지정되지는 않습니다.
- 글로벌 변수의 이름을 입력합니다.
이름이 노란색으로 나타나고
글로벌 변수 작성이 나타납니다.
- 글로벌 변수 작성
을(를) 클릭합니다.
-
를 클릭합니다.
이 그래픽 영역의 치수 옆에 나타납니다.
-
글로벌 변수 버튼
을(를) 클릭하여 수치와 이름 표시를 전환합니다.

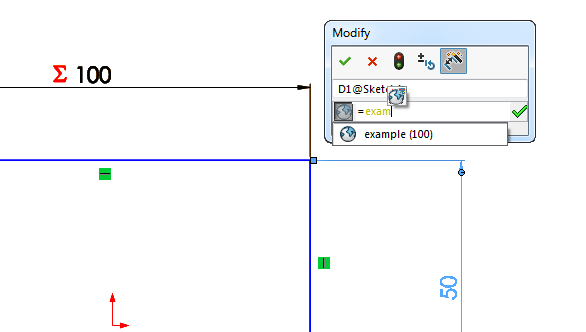

- 글로벌 변수를 연결할 치수를 찾습니다. 치수를 더블 클릭한 다음 수정 대화 상자에 =(등호)와 몇 문자의 글로벌 변수 이름을 입력합니다.
입력한 문자와 일치하는 이름과 함께 플라이아웃 메뉴가 나타납니다.
- 글로벌 변수 이름을 선택하고 을 클릭합니다.
- 다른 치수에도 이 작업을 반복합니다.
치수를 더블 클릭하고
수정 대화 상자를 사용하거나,
수식 대화 상자에서 값을 편집하여 글로벌 변수를 편집할 수 있습니다.
글로벌 변수는 양방향입니다. 즉, 글로벌 변수에 관하여 두 개 이상의 치수가 정의되는 경우, 두 치수 중 하나를 변경하면 다른 치수도 변경됩니다.
