예: 파트 순서 선택하기

TolAnalyst를 사용하여 베이스 파트에서 시작하여 어셈블리를 작성합니다. 그런 다음, 어셈블리가 완성될 때까지 파트를 한 개씩 추가합니다. 이 방법은 제품 생산 과정에서 어셈블리가 조립되는 과정과 유사합니다.

어셈블리 시퀀스 PropertyManager를 사용하여 TolAnalyst로 사용될 어셈블리 시퀀스를 설정합니다. 파트를 조립하는 순서는 완성된 어셈블리의 피처 사이의 관계에 밀접한 영향을 미칩니다. 조립 순서가 원하는 결과를 가져올 것인지, 수정이 필요한지를 검토해 보기 위해 어셈블리에 일련의 스터디를 작성합니다.

이 어셈블리에서는, 상단 플레이트가 샤프트 어셈블리를 지탱합니다. 상단 플레이트는 연두색 압축핀으로 “L”자형 베이스 파트에 고정됩니다.

샤프트가 바인딩없이도 회전할 수 있도록 베어링 보어 사이에 맞춤을 유지하기 위해 공차를 결정할 스터디를 작성 할 수 있습니다.

	어셈블리 시퀀스 시나리오 1:
1.	“L”자형 브래킷
2.	상단 플레이트
3.	핀
4.	베어링
5.	샤프트

주어진 어셈블리 시퀀스에 따라, 베어링 보어의 잠재적인 오프셋을 평가 할 수 있습니다.

이러한 시나리오에 요구되는 공차가 제조 단가를 현격히 높힌다면, 다른 어셈블리 시퀀스 (상단 플레이트가 샤프트 어셈블리만을 지탱하는)를 사용하는 두 번째 스터디를 작성합니다.

	어셈블리 시퀀스 시나리오 2:
1.	“L”자형 브래킷
2.	하단 베어링
3.	샤프트
4.	상단 베어링
5.	상단 플레이트 (샤프트와 베어링에 직접 메이트함)
6.	핀
	이 스터디의 측정은 핀을 고정하는데 사용한 구멍들 사이의 거리 맞춤입니다.

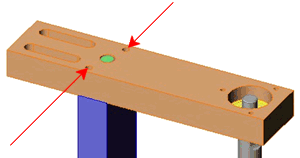

첫 번째 스터디가 적합하지 않다면, 이 스터디 또한 제조 단가가 높을 수도 있습니다. 그러나, 상단 플레이트에 있는 구멍 위치에 사용할 수 있는 슬롯 구멍의 길이를 결정하는데 이 스터디의 결과를 사용할 수 있습니다.
