Przykład: Rozejście się ściany przy użyciu płaszczyzny neutralnej jako Typu pochylenia

Używając Płaszczyzny neutralnej jako Typu pochylenia możemy dokonać pochylenia niektórych zewnętrznych ścian, wszystkich zewnętrznych ścian, niektórych wewnętrznych ścian, wszystkich wewnętrznych ścian, ścian, które są styczne lub kombinacji zarówno ścian wewnętrznych, jak i ścian zewnętrznych. W menedżerze właściwości PropertyManager, w części Ściany do pochylenia, należy wybrać z poniższych wartości dla Rozejścia się ściany.

Płaszczyzna Płaszczyzna neutralna jest płaszczyzną lub ścianą, którą wybieramy, aby określić kierunek otwierania przy tworzeniu formy.

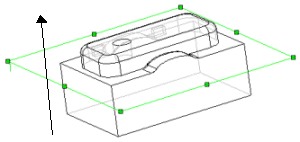

Kierunek osi Z tej wybranej płaszczyzny jest kierunkiem, w którym część jest wyrzucana z formy. Opcja Odwróć kierunek zmienia kierunek pochylenia, a nie kierunek otwierania. W poniższym przykładzie Płaszczyzna 1 jest Płaszczyzną neutralną, a strzałka wskazuje kierunek otwierania.



Rozejście się ściany Opis Wybór w obszarze graficznym Wyniki w jakości roboczej
Brak Pochylana jest tylko wybrana ściana. Górna ściana jest użyta jako Płaszczyzna neutralna we wszystkich przykładach.
Wzdłuż stycznej Pochylenie wydłużone jest na wszystkie ściany, które są styczne do ściany wybranej. (Ściany te łączą się zaokrąglonymi narożnikami).

Ściany zewnętrzne obejmują wszelkie ściany wybrane na bazie-wyciągnięciu.

Wszystkie ściany Pochylone zostaną wszystkie ściany obok płaszczyzny neutralnej i wyciągnięte z płaszczyzny neutralnej.

Ściany wewnętrzne obejmują wszelkie ściany wybrane na trzech dodaniach-wyciągnięciach.

Wewnętrzne ściany Pochylone zostaną wszystkie ściany wewnętrzne wyciągnięte z płaszczyzny neutralnej.
Zewnętrzne ściany Pochylone zostaną wszystkie ściany zewnętrzne obok płaszczyzny neutralnej.
