Com o algoritmo de criação aprimorado de Canais de resfriamento, você pode criar canais de resfriamento complexos a partir das linhas de esboço com mais precisão.
O novo algoritmo utiliza os parâmetros definidos de Canais de resfriamento e as APIs do SOLIDWORKS para criar uma geometria de canal precisa. O novo algoritmo permite a criação apenas de canais de resfriamento regulares. O software aplica o algoritmo usado nas versões 2018 e anteriores para o projeto de defletores e borbulhadores.
As configurações avançadas de malha sólida do projeto de Canais de resfriamento geram uma malha hexaédrica em toda a seção transversal. Isso elimina qualquer problema de convergência encontrado em versões anteriores associadas à malha tetraédrica do núcleo do Canal de resfriamento. O novo algoritmo de malha resulta em um número um pouco maior de elementos. No entanto, a precisão dos resultados da simulação de resfriamento é maior.
|
|

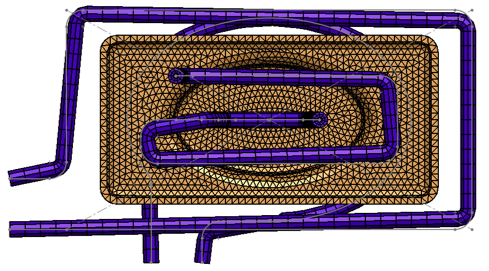

| Canal de resfriamento com malha (SOLIDWORKS Plastics 2018) |
|
|

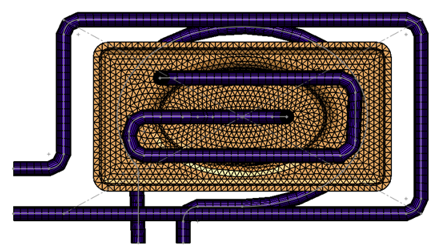

| Malha aprimorada para o Canal de resfriamento (SOLIDWORKS Plastics 2019) |
