Entre as melhorias para a ferramenta Aba e ranhura estão a vinculação de grupos, a utilização de arestas não lineares, as formas de canto da ranhura e cortes passantes.
Vincular grupos
Você pode vincular grupos de recursos de abas e ranhuras de modo que todos os parâmetros se apliquem uniformemente aos recursos. Se você editar um parâmetro de um grupo vinculado, todos os recursos de abas e ranhuras no grupo serão atualizados em conformidade.
Para vincular grupos, no PropertyManager de Aba e ranhura, em Seleção, selecione as entidades em Lista de grupos e selecione Vincular grupos.
Arestas não lineares
Você pode selecionar arestas não lineares ao criar um recurso de aba e ranhura.
Comprimento e largura da ranhura
Você pode especificar os valores de offset para o comprimento e a largura das ranhuras. No PropertyManager de
Aba e ranhura, em
Ranhura, você pode definir:
- Offset do comprimento da ranhura
- Offset de largura da ranhura
- Offset igual. Define valores iguais para Offset do comprimento da ranhura e Offset de largura da ranhura.
Cortes passantes
As ranhuras são sempre criadas como cortes passantes, a menos que os cortes não sejam praticáveis. Se você não quiser um corte passante, selecione Corte não passante em Ranhura, no PropertyManager de Aba e ranhura. Se um corte passante não for praticável para o modelo (por exemplo, modelos com um corpo único), a opção Corte não passante não estará disponível.
 |
 |

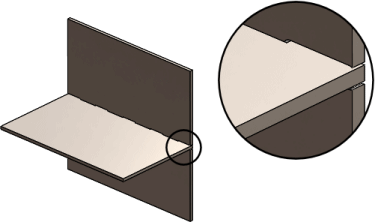

| Corte não passante desmarcado |
Corte não passante selecionado |
