При создании нового чертежа в системе SOLIDWORKS выбирается шаблон с указанным форматом бумаги и основной надписью чертежа.
Формат может быть стандартным, настраиваемым или вообще не указываться (указывается только размер). При определении блока заголовка можно указать, какие поля шаблона можно редактировать и в каких зонах можно вводить данные блока заголовка. Также можно генерировать блок заголовка в деталях и сборках.
Можно использовать блоки заголовков предыдущих версий 2D САПР. При создании нового чертежа или добавлении чертежного листа снимите флажок Отобразить основную надпись в диалоговом окне Формат листа/Размер, затем импортируйте двумерный блок САПР.
Стандартные форматы содержат блоки заголовков. SOLIDWORKS позволяет редактировать основные надписи. (Также можно сохранять основные надписи для использования в будущем.) Можно добавлять, перемещать, форматировать и удалять строки и текст.
Можно связать данные заметки со свойствами документа, например именем файла, датой, номером листа и т.д., или с заданными настраиваемыми свойствами.

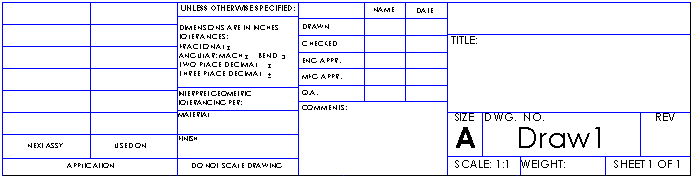

Блок заголовка в основной надписи чертежа по умолчанию (альбомной ориентации) содержит следующие линии и текст:

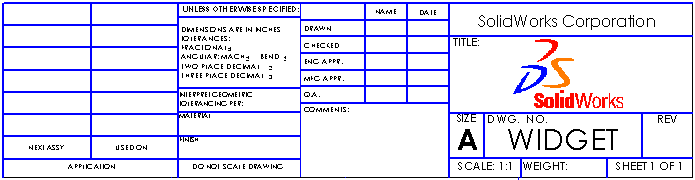

В этом примере редактирования основной надписи чертежа, добавляется заметка с названием компании, редактируется заметка с названием чертежа, увеличивается толщина линий и добавляется рисунок.
