Тип линии компонента

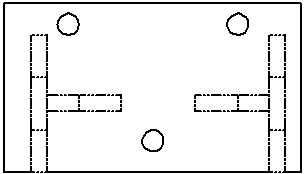

С помощью диалогового окна "Толщина линии компонента" можно изменить стиль толщины линии кромок каждого из компонентов на чертеже сборки. Изменив тип линии со значения по умолчанию, можно отличать отдельные компоненты в чертежном виде.



Для изменения толщины линии кромки компонента:

  1. Нажмите правой кнопкой мыши на компонент ( или нажмите на клавишу Ctrl и выберите несколько компонентов) в чертежном виде и выберите параметр Тип линии компонента.

    Появится диалоговое окно Толщина линии компонента.

  2. Выберите описанные ниже свойства отображения компонента и нажмите OK.
Использовать параметры документа по умолчанию Если флажок установлен, другие варианты в данном диалоговом окне игнорируются.
Тип линии Выберите в списке стиль (Сплошная, Штриховая и т.д.).
Толщина линии Выберите толщину в списке или Размер пользователя и введите значение настроенной пользователем толщины.
Нажмите кнопку Сбросить все, чтобы вернуть параметры "Тип линии" и "Толщина линии" к значениям по умолчанию, указанным в "Свойства документа - Шрифт линии".
Применить к Выберите, чтобы применить изменения к чертежному виду "Из выбранного" или "Все виды".
Слой Если компонент находится в слое, имя слоя отображается в поле. Можно изменить слой для компонента, выбрав именованный слой в списке. При выборе слоя компонент использует настройки слоя, включая цвет.
У настроек, выбранных для типа и толщины линии в диалоговом окне Толщина линии компонента, больший приоритет, чем у настроек, заданных в окне свойств слоев.
