Общие таблицы

Можно создавать общие таблицы для использования в чертежах. Эти таблицы позволяют использовать такие же функциональные возможности в других таблицах SOLIDWORKS, например, в таблицах для разделения, объединения, сортировки и уравнений.

Используйте общую таблицу, когда необходимо вводить данные в ячейки, а не использовать сгенерированные данные. Общие таблицы требуют ввода пользователя для всех ячеек.

Чтобы вставить общую таблицу:

  1. В чертеже нажмите Общая таблица (панель инструментов "Таблица") или Вставка > Таблицы > Общая таблица.
  2. Задайте свойства, описанные ниже, затем нажмите .
  3. Дважды выберите ячейку и введите текст. Также можно вставить обозначения и настроенные пользователем свойства.

Шаблон таблицы

Нажмите Открыть шаблон таблицы для выбора стандартного или пользовательского шаблона. Это параметр доступен только во время вставки таблицы.

Можно также указать путь к файлу для общего шаблона таблиц в меню Параметры системы > Расположение файлов. Шаблон помогает пользователям объединять стили и форматирование. Путь по умолчанию для шаблона: C:\Program Files\SOLIDWORKS Corp\SOLIDWORKS\lang\english.

Расположение таблицы

Неподвижный угол управляет направлением расширения таблицы при добавлении столбцов или строк.

Установите для параметра Привязанный угол значение:

Левым верхним углом Новые столбцы добавляются справа, а новые строки — ниже точки привязки.
Правым верхним углом Новые столбцы добавляются слева, а новые строки — ниже точки привязки.
Нижний левый Новые столбцы добавляются справа, а новые строки — над точкой привязки.
Правым нижним углом Новые столбцы добавляются слева, а новые строки — над точкой привязки.

Прикрепить к точке привязки

Прикрепление указанного угла к точке привязки таблицы.
Параметр Привязанный угол не доступен сразу после создания таблицы. Если таблица создается с точкой привязки, то привязанный угол автоматически выбирается на чертежном листе в квадранте, ближайшем к привязке таблицы.

Размер таблицы

Задайте количество Столбцов и Строк.

Рамка

  Использовать настройки документа Использует настройки, заданные в разделе Свойства документа > Общие таблицы.
Установка границы рамки Выбор толщины линии внешней границы таблицы.
Граница сетки Выбор толщины линий внутренней сетки таблицы.

Слой

В чертежах с именованными слоями выберите нужный слой. Таблица использует цвет слоя.



Формат текста

Все прописные Выберите, чтобы сделать все символы в таблице прописными.

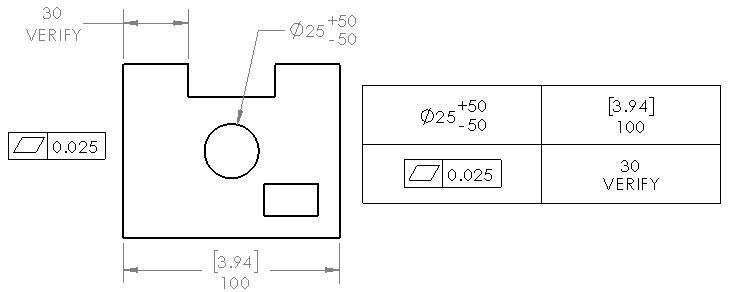

Отклонения размеров и формы в общих таблицах

При связывании значение измерения или отклонения формы с ячейкой в общей таблице измерение или отклонение формы в ячейке отображает одинаковые с исходным примечанием элементы, включая допуск, двойные размеры и дополнительный текст.
