Можно определить форматирования для параметров "Общая таблица", "Спецификация", "Таблица отверстий", "Таблица изменений" или "Список вырезов сварного изделия".
Чтобы задать форматирование для таблицы:
- Нажмите на верхний левый угол таблицы.
- Задайте описанное ниже форматирование, затем нажмите
.
Перечисленные ниже элементы применимы не ко всем таблицам.

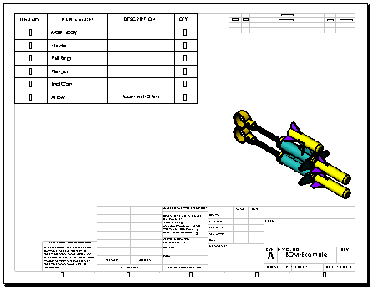

Расположение таблицы
Неподвижный угол управляет направлением расширения таблицы при добавлении столбцов или строк.
Установите для параметра "Привязанный угол" значение:
|
Левым верхним углом
|
Новые столбцы добавляются справа, а новые строки — ниже точки привязки.
|
|
Правым верхним углом
|
Новые столбцы добавляются слева, а новые строки — ниже точки привязки.
|
|
Нижний левый
|
Новые столбцы добавляются справа, а новые строки — над точкой привязки.
|
|
Правым нижним углом
|
Новые столбцы добавляются слева, а новые строки — над точкой привязки.
|
|
Прикрепить к точке привязки
|
Прикрепление указанного угла к точке привязки таблицы.
|
Если таблица не имеет точки привязки, можно потащить за ее конечные точки или линии в формате листа.
Параметр "Привязанный угол" не доступен сразу после создания таблицы. Если таблица создается с точкой привязки, то привязанный угол автоматически выбирается на чертежном листе в квадранте, ближайшем к привязке таблицы.
Верхний колонтитул
|
Заголовок
|
Редактирование заголовка столбца, если выбран параметр Отображаемое название.
|
|
Отображаемое название
|
Отображение текста в названии строки заголовка на всю ширину таблицы.
|
|
Положение
|
Установите расположение заголовка в верхней части заголовка таблицы  или нижней части заголовка таблицы  . |
Рамка
|
Граница рамки |
Выбор толщины линии внешней границы таблицы. |
|
Граница сетки |
Выбор толщины линий внутренней масштабной сетки таблицы. |
Слой
В чертежах с именованными слоями выберите нужный слой. Таблица использует цвет слоя.
Формат текста
| Все прописные |
Выберите, чтобы сделать все символы в таблице прописными. |
