Многие взаимосвязи, существующие в двухмерных эскизах, используются и в трехмерных эскизах.
Дополнительные взаимосвязи эскиза, поддерживаемые в трехмерном рисовании, включают:
- Взаимосвязи Перпендикулярность между линией через точку на поверхности.
- Взаимосвязи между трехмерными объектами эскиза, созданными на одной плоскости эскиза, и трехмерными объектами, созданными на других плоскостях эскиза.
- Взаимосвязи симметрии относительно линии между трехмерными эскизами, созданными в одной плоскости.
|
|
| Взаимосвязи не применены |
Применена взаимосвязь симметрии |

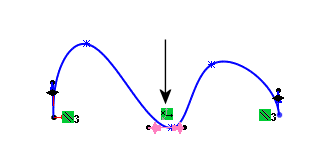

- Взаимосвязи с маркерами сплайна, например, по оси или между маркерами.
|
| Взаимосвязи по оси X высвечены |
- Взаимосвязь по средней точке.
- Равенство.
- Взаимосвязь касательной или равной кривизны между гранями и сплайнами
- Взаимосвязи между дугами и другими объектами эскиза.
- Взаимосвязи между дугами, например: концентричность, касательность и равенство.
- Нормаль между линией и плоскостью или между двумя точками и плоскостью.
В 3D эскизе можно нарисовать элементы вдоль глобальных осей X, Y или Z.
|
|
|
| Дуга с перпендикуляром, созданным на перпендикулярных плоскостях |
Дуга с касательной и перпендикуляром к средней точке между объектами |
Равные дуги, созданные на перпендикулярных плоскостях |
- Взаимосвязи Концентричность и Перпендикулярность между конусом и линией трехмерного эскиза.
|
|
|
| Конический объект и трехмерный эскиз линии |
Взаимосвязь Концентричность между объектами |
Взаимосвязь Перпендикулярность между объектами |
