Создание SpeedPak

В файле сборки можно создать конфигурацию SpeedPak, производную от существующей конфигурации.

1. На вкладке ConfigurationManager в разделе Конфигурации нажмите правой кнопкой мыши на существующую конфигурацию и выберите Добавить SpeedPak.
2. В окне PropertyManager (Менеджер свойств) выполните следующие действия.
   1. Выберите грани, тела, справочную геометрию, эскизы и кривые, которые должны быть доступны для выбора в конфигурации SpeedPak.
      Можно использовать Быстрое включение чтобы включить только внешние границы, выбрать по виду или выбрать больше или меньше компонентов.
   2. Кроме того, можно выбрать параметр Удалить кальки рисунков, чтобы скрыть все другие грани. Это позволит повысить производительность.
   3. Щелкните .

   Конфигурация SpeedPak создается как потомок исходной конфигурации. В ConfigurationManager (Менеджере конфигурации) она определяется значком , а к ее имени добавляется _speedpak.

   В дереве конструирования FeatureManager компоненты отсутствуют. Значок сборки в верхней части дерева указывает на то, что активной конфигурацией является Speedpak.

   В графической области при перемещении указателя по сборке вокруг указателя будут видны и доступны для выбора только грани, тела, справочная геометрия, эскизы и кривые, выбранные для конфигурации SpeedPak.

   Чтобы получить такой эффект, убедитесь, что установлена актуальная версия драйвера графической карты. См. http://www.solidworks.com/pages/services/VideoCardTesting.html.

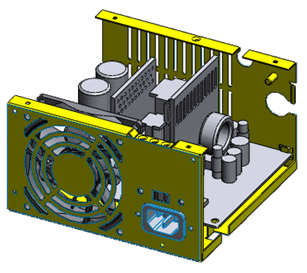

   Сборка без указателя

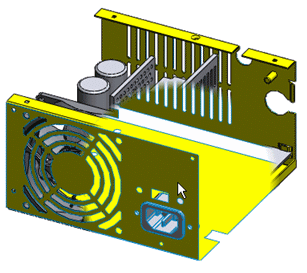

   Переместите указатель по сборке. Многие внутренние компоненты больше не видны, поскольку они не были включены в конфигурацию SpeedPak.

Конфигурации SpeedPak для узлов сборки можно создать из родительской сборки. Можно выбрать, что включать: только графику или сопряженные грани, кромки и точки как решенную геометрию.

1. В сборке выберите один или несколько узлов сборки.
2. Нажмите правую кнопку мыши и выберите Параметры SpeedPak.
3. Выберите один из следующих вариантов.

   Опция	Описание
   Создать сопряженный SpeedPak	Сопряженные грани, кромки и точки включаются как решенная геометрия, что позволяет создавать другие сопряжения к таким объектам. К объектам, включенным как решенная геометрия, относятся объекты узла сборки, которые сопряжены с другими компонентами в открытой родительской сборке или с ней самой.
   Создать графический SpeedPak	Рассмотрим графику для узла сборки, но без включения решенной геометрии, что улучшает производительность.

   Для активной конфигурации узла сборки создана конфигурация SpeedPak. Если данный узел сборки – это узел сборки верхнего уровня, тогда конфигурация SpeedPak становится активной конфигурацией, используемой родительской сборкой.
