Активный вид слева показывает нарисованный профиль (окружность) и метку профиля (A). Местный вид справа показывает заметку местного вида, на которой отображается метка профиля (А) и масштаб (1:1).

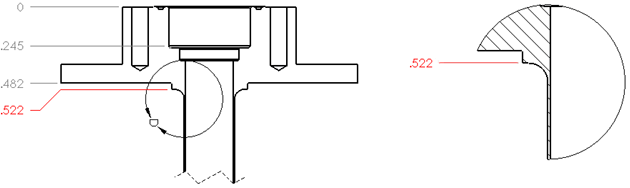

В случае вставки ординатных размеров в родительские виды эти размеры отображаются и в местных видах. В местном виде используется исходная точка, которая была задана в родительском виде. И наоборот, если ординатные размеры вставляются в местные виды и применяются в родительских видах, в родительском виде будет использоваться исходная точка, заданная в местном виде.
