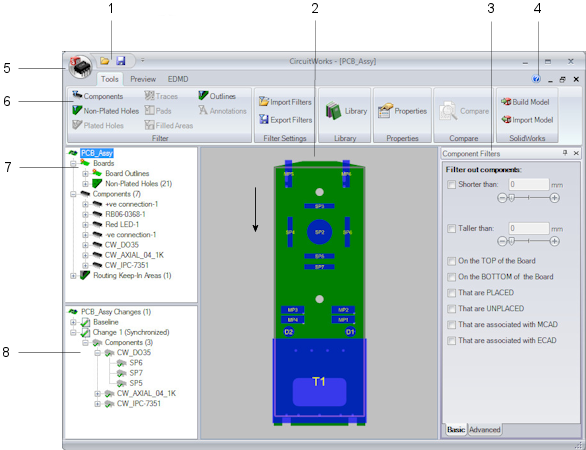

Cuando abre un archivo ECAD desde SOLIDWORKS, aparece la aplicación CircuitWorks. Use esta interfaz para abrir, comparar y guardar archivos ECAD, filtrar operaciones para reducir la complejidad, modificar propiedades de ECAD y construir modelos de piezas y ensamblajes de SOLIDWORKS.
| 1 |
Barra de herramientas de acceso rápido |
5 |
Menú |
| 2 |
Vista preliminar |
6 |
Barra de herramientas |
| 3 |
Panel de archivos o propiedades |
7 |
Vista del gestor |
| 4 |
Ayuda a nivel de pestaña |
8 |
Árbol de cambios de CircuitWorks (ProStep EDMD) |
