PropertyManager Líneas indicativas de cotas

En el PropertyManager Líneas indicativas de cotas, puede especificar la visualización de las cotas.

Para abrir este PropertyManager:

Seleccione una o más cotas, y luego haga clic en Líneas indicativas en el PropertyManager Cota.

Si selecciona varias cotas, sólo estarán disponibles las propiedades que correspondan a las cotas seleccionadas.

Visualización de línea de cota/línea indicativa

El tipo de flechas y líneas indicativas disponible depende del tipo de cota seleccionado. Consulte Ejemplo: Terminología de líneas de cota.

Colocación de flecha Se puede especificar la colocación de las flechas con respecto a las líneas de referencia de cota: Exterior PM_arrow_outside_dim.gif, Interior , Inteligente PM_arrow_smart_dim.gif, Línea indicativa dirigida .

Inteligente especifica que las flechas aparecen automáticamente en el exterior de las líneas de referencia si el espacio es demasiado pequeño para contener el texto de la cota y las puntas de flecha.

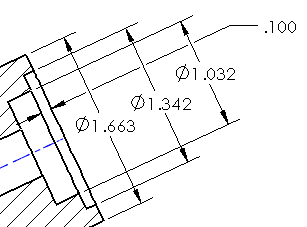

Una Línea indicativa dirigida se puede orientar hacia cualquier ángulo con respecto a la superficie de la operación y se puede colocar en un plano de anotación paralelo al eje de la operación.

Al seleccionar cotas, aparecen asas de punta de flecha circular dim_arrow_handle_circle.gif en las flechas de cota. Cuando está sobre las asas de punta de flecha, el cursor cambia a Pointer_Arrowhead_Direction.gif. Cuando se hace clic en un asa de punta de flecha (cualquiera de las dos asas si la cota tiene dos), las flechas se dan vuelta hacia dentro o hacia fuera.

Cadena de coordenadas Seleccione para encadenar las cotas de coordenadas. Consulte Ejemplo: Tipos de esquemas de cotas.
Estilo Puede seleccionar estilos distintos para cada flecha cuando existen dos flechas para una cota. Esta función se basa en el estándar de acotación JIS. Aparecen dos listas en el PropertyManager Cota solo cuando el estándar de acotación especifica dos estilos independientes.
Radio Especifica que la cota de un arco o círculo muestra el radio.
Diámetro Especifica que la cota de un arco o círculo muestra el diámetro.
LinealPM_Linear_WitnessLeader.gif Especifica la visualización de una cota de diámetro como una cota lineal (no radial).
DIAM_LIN.gif DIAM_RAD.gif
Lineal Radial
Radio escorzadoPM_Foreshortened_WitnessLeader.gif Especifica que la línea de radio de cota está escorzada (rota). Esto es útil cuando el punto central de un radio se encuentra fuera del dibujo o interfiere con otra vista de dibujo. Consulte Propiedades de documento - Cotas de diámetro.
Utilice las asas de cota para volver a colocar el centro y los pliegues.
Si mueve una cota de diámetro en una vista que no tenga espacio suficiente, se escorza. dim_foreshortened2.gif
Cuando se acota a un radio o diámetro escorzado, la cota también aparece como un zigzag.
Línea indicativa continua Especifica la visualización de una línea continua a través del círculo para cotas radiales. No se encuentra disponible con el estándar ANSI.
Línea indicativa abiertaPM_OneArrowOpenLeader.gif
Una flecha/línea indicativa continuaPM_OneArrowSolidLeader.gif
Una flecha/línea indicativa abiertaPM_OneArrowOpenLeader.gif
Dos flechas/línea indicativa continuaPM_TwoArrowsSolidLeader.gif
Dos flechas/línea indicativa abiertaPM_TwoArrowsOpenLeader.gif
Perpendicular al ejePM_PerpendicularToAxis.gif (Disponible si selecciona LinealPM_Linear_WitnessLeader.gif para una cota radial)
Línea indicativa con múltiples quiebres de cotaPM_dim_Leader_Multijog.gif (Disponible para cotas de diámetro, radio y chaflán y para anotaciones de taladro) Consulte Establecimiento de múltiples quiebres en líneas indicativas de cotas.
Paralela al ejePM_ParallelToAxis_WitnessLeader.gif (Disponible si selecciona LinealPM_Linear_WitnessLeader.gif para una cota radial)
Línea de referencia de arco o lado opuesto
Controla la línea indicativa de cota radial:
  • Donde sea posible, se aplica a una línea de referencia de arco.
  • Si no es posible, se une al lado opuesto del arco.
Línea de referencia de arco o lado opuesto seleccionada Línea de referencia de arco o lado opuesto desactivada
Usar segunda flecha del documento Especifica que una cota de diámetro (no visualizada como lineal) con flechas externas sigue la configuración predeterminada del documento para una segunda flecha.
Para especificar la configuración predeterminada del documento, seleccione Visualizar segunda flecha externa en una de las siguientes opciones: Para ignorar la configuración predeterminada del documento, desactive Usar segunda flecha del documento y, a continuación, seleccione Visualizar segunda flecha externa para activar o desactivar la visualización de la flecha.
2NDARO1.gif 2NDARO2.gif
Segunda flecha, Activada Segunda flecha, Desactivada
Usar longitud de acodado del documento Utiliza el valor para Longitud de línea indicativa acodada en Propiedades de documento - Cotas . Si está desactivada, podrá especificar la cota correspondiente a la longitud de la línea indicativa acodada. Introduzca un valor en el cuadro.
Extender línea indicativa acodada al texto Si está seleccionada, esta opción especifica que los rebordes de las líneas indicativas para anotaciones de radio, diámetro, chaflán y taladro se encuentran y se alinean con el final del texto en la línea de texto correspondiente.
  • Las líneas indicativas de la izquierda y de la derecha establecidas en Alineación superior se centran con respecto a la línea de texto superior de la cota.
    leader-left-left-top.png leader-right-top.png
  • Las líneas indicativas de la izquierda y de la derecha establecidas en Alineación inferior se centran con respecto a la línea de texto inferior de la cota.
    leader-left-right-bottom.png leader-right-bottom.png
Si esta opción está desactivada, los rebordes de las líneas indicativas se detienen en el cuadro delimitador del texto de cota.
Para configurar una opción por defecto, haga clic en Herramientas > Opciones > Propiedades de documento > Cotas. En Líneas indicativas acodadas, seleccione Extender al texto.

Estilo de línea indicativa

Visualización de documento Seleccione para utilizar el estilo y grosor configurados para el tipo de cota seleccionado:

Desactive esta opción para configurar el estilo de línea indicativa tools_options_frameleaderstyle.gif, el grosor line_thickness.png o el color .

Líneas de rotura

Líneas de rotura Seleccione para que las líneas de referencia y de cota se rompan al cruzarse con otras líneas de referencia o de cota en los dibujos.
Puede escoger que las líneas de referencia se rompan sólo al cruzarse con flechas de cota. Consulte Propiedades de documento - Cotas y seleccione Romper sólo alrededor de flechas de cota.
Activada
Desactivada
Cuando las líneas de cota se rompen, lo hacen alrededor de otras líneas cercanas. Si una cota se desplaza significativamente, es posible que no se rompa alrededor de las nuevas cotas cercanas. Para actualizar la visualización, deshaga la ruptura de las líneas de cota y a continuación vuelva a romperlas.
Usar separación del documento Utiliza el valor en Propiedades de documento - Cotas.
Separación Introduzca un valor si no desea utilizar la opción predeterminada del documento.
Romper líneas de referencia Rompe las líneas de referencia alrededor de las líneas de cota y otras líneas de referencia.
Romper línea de cota Rompe la línea de cota alrededor de otras líneas de cota y otras líneas de referencia.

Posición de texto personalizado

  Texto de cota radial
Línea indicativa continua, texto alineado PM_SolidLeader_AlignedText.gif
Línea indicativa rota, texto horizontal PM_BrokenLeader_HorizText.gif
Línea indicativa rota, texto alineado PM_BrokenLeader_AlignedText.gif

Condición de arco

Puede establecer cómo se debe acotar entre arcos o círculos.

Condición del primer arco o Condición del segundo arco Seleccione Centro, Mínimo o Máximo.
Al acotar las distancias de los arcos o círculos, están disponibles las siguientes opciones:
  • Condición del primer arco especifica en qué punto del arco o círculo se mide la distancia.
  • Condición del segundo arco especifica desde dónde se mide la distancia en el segundo elemento, cuando ambos elementos son arcos o círculos.
En estos ejemplos, Condición del primer arco es Centro, y Condición del segundo arco está configurado como se indica.
DIM2CIR1.gif DIM2CIR2.gif DIM2CIR3.gif
Centro (predeterminado) Mínimo (punto más cercano) Máximo (punto más lejano)
