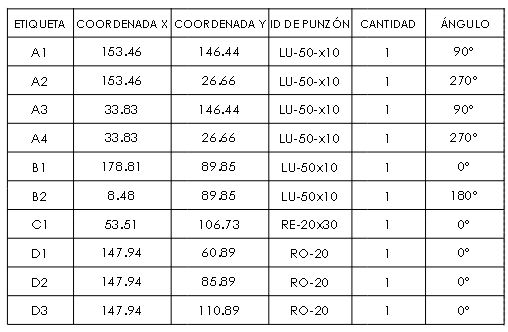

Puede insertar una tabla de punzones en una vista de chapa desplegada de piezas de chapa metálica en los dibujos.
Las tablas de punzones contienen las operaciones de conformar chapa y de biblioteca utilizadas en los sólidos de chapa metálica, entre las que se incluyen las siguientes:
|
Rótulo
|
Anotación agregada a cada operación de punzón de la chapa desplegada |
|
Coordenada X
|
Distancia desde el eje X hasta el punto de inserción de la herramienta |
|
Coordenada Y
|
Distancia desde el eje Y hasta el punto de inserción de la herramienta |
|
ID de punzón
|
Propiedad de la operación de conformar chapa o de biblioteca utilizada en el componente |
|
Cantidad
|
Número de veces que la operación de conformar chapa o de biblioteca se utiliza en la chapa desplegada |
|
Ángulo
|
Ángulo entre el eje X y la herramienta |
