Simplificar splines

Utilice la herramienta Simplificar spline para reducir el número de puntos de una spline e incrementar el rendimiento del sistema en los modelos con curvas de spline complejas.


También se pueden simplificar splines creadas desde modelos importados o desde herramientas tales como Convertir entidades, Equidistanciar entidades, Curva de intersección y Curvas de cara.

Simplificación de splines

Para simplificar una spline:

  1. En un croquis abierto, seleccione la spline en la zona de gráficos y luego haga clic en Simplificar spline Tool_Simplify_Spline_Tools.gif (barra de herramientas Herramientas de spline) o en Herramientas > Herramientas de spline > Simplificar spline.
  2. Lleve a cabo una de las siguientes acciones:
    • En el cuadro de diálogo, especifique un valor de Tolerancia y haga clic en Aceptar.
    • Haga clic en Suavizar para seguir simplificando la spline. Puede hacer clic en Suavizar hasta que sólo queden dos puntos de spline. El software SOLIDWORKS:

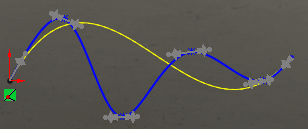

      • Ajusta la tolerancia y calcula una nueva curva con menos puntos de spline. La spline original se visualiza en la zona de gráficos con una vista preliminar de la curva suavizada.
      • Visualiza el Número de puntos de spline para En la curva original y En la curva simplificada.
      • Visualiza la Tolerancia simplificada, que mide la desviación pensada de la curva simplificada desde la curva original.
    Haga clic en Atrás para recorrer la secuencia en sentido inverso hasta recuperar la curva original.
  3. Haga clic en Aceptar.
