Las anotaciones incluyen texto y símbolos que aportan información adicional a dibujos. Muchas anotaciones tienen flechas, líneas indicativas y texto.
Las anotaciones funcionan como cotas en todos los tipos de documentos de SOLIDWORKS. Puede agregar anotaciones en un documento de pieza o ensamblaje e insertarlas en dibujos mediante vistas de anotación o el PropertyManager Elementos del modelo, o puede crear anotaciones en el dibujo.
Utilice la Biblioteca de diseño para ver vistas preliminares de las anotaciones guardadas. También puede arrastrar y colocar anotaciones a la Biblioteca de diseño o desde ella, o bien hacer clic con el botón derecho del ratón en una anotación y seleccionar Agregar a la biblioteca. Los archivos DXF/DWG son compatibles con la Biblioteca de diseño, pero las vistas preliminares sólo están disponibles para los archivos DWG.
Puede seleccionar herramientas de anotaciones desde el menú Insertar o desde la barra de herramientas Anotaciones.
Las herramientas de Alinear están disponibles para alinear anotaciones.
Puede cambiar el estilo de flecha de las anotaciones haciendo clic con el botón derecho del ratón en la flecha para acceder a un menú de estilos.
Para cambiar los colores de anotaciones y cotas, vaya a .

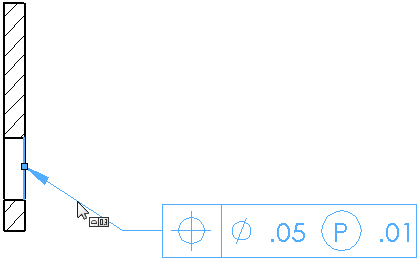

Cuando se selecciona una anotación, se resalta la geometría a la que se adjunta la anotación. Puede seleccionar anotaciones haciendo clic en cualquier sección de las mismas, incluyendo líneas indicativas, líneas de referencia, líneas de cota y flechas.
Para algunas anotaciones, se pueden crear múltiples anotaciones sin cerrar el cuadro de diálogo o el PropertyManager.
Puede ocultar las anotaciones y, a continuación, volver a visualizarlas. Para los dibujos, consulte Ocultar/visualizar anotaciones. Para las piezas y los ensamblajes, haga clic en para alternar la visualización.
