Esquinas cerradas y el PropertyManager Esquina cerrada

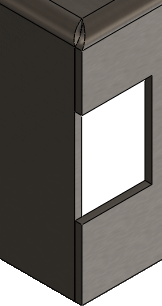

Se puede agregar esquinas cerradas entre bridas de chapa metálica.

La operación Esquina cerrada agrega material entre las operaciones de chapa metálica e incluye las siguientes características:
  • Cierre múltiples esquinas simultáneamente seleccionando las caras para todas las esquinas que se desean cerrar.
  • Cierre esquinas no perpendiculares.
  • Aplique una esquina cerrada a bridas con pliegues distintos de 90°.
  • Ajuste el Distancia de separación. La distancia entre las dos secciones del material que se agregaron mediante la operación Esquina cerrada.
  • Ajuste el cociente Superponer/Subyacente. El cociente entre el material que se superpone y el subyacente. Un valor de 1 indica que el superpuesto y el subyacente son iguales.
  • Cierre o abra la región de pliegue.

PropertyManager Esquina cerrada

Para cerrar una esquina:

  1. Cree una pieza de chapa metálica que incluya el área que desea cerrar.

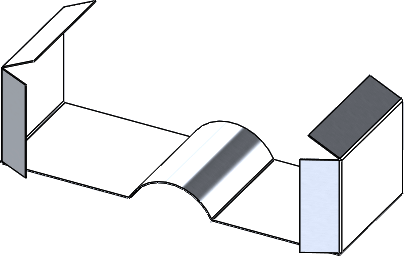

    Por ejemplo, se puede utilizar la operación Esquina cerrada para cerrar el espacio abierto entre bridas adyacentes en ángulo.

  2. Haga clic en Esquina cerrada (barra de herramientas Chapa metálica) o en Insertar > Chapa metálica > Esquina cerrada.
  3. Seleccione una o más caras planas para Caras a extender .
    El software SOLIDWORKS intenta encontrar la Caras para coincidir .
    Si no se encuentran caras coincidentes, puede seleccionar manualmente Caras a extender y Caras para coincidir.
    Propagación automática se desactiva automáticamente si desactiva o elimina selecciones en Caras a extender o en Caras para coincidir. Puede volver a activarlo manualmente.
  4. Seleccione un Tipo de esquina:
    • A tope
    • Esquina solapada por arriba
    • Subyacente
      A tope Superponer Subyacente
    Frontal
    Superior
    Dimétrica
  5. Configure un valor para la Distancia de separación .
    Distancia de separación 0,05 Distancia de separación 0,1
  6. Configure un valor para el Cociente de Superponer/Subyacente .
  7. Seleccione o desactive:
    Opción Descripción
    Abrir región de pliegues Cuando esta opción está seleccionada, no se muestra una vista preliminar.
    Abrir región de pliegues seleccionada Abrir región de pliegues desactivada
    Caras coplanares Aplica la esquina cerrada a todas las caras que son coplanares a la cara seleccionada.
    Caras coplanares seleccionado Caras coplanares desactivado
    Esquina estrecha Utiliza el algoritmo para radios de pliegue grande para acotar la separación en la zona de pliegue.
    Esquina estrecha seleccionada Esquina estrecha desactivada
    Propagación automática

    Selecciona automáticamente las Caras para coincidir en función de las Caras a extender.

    Propagación automática seleccionada Propagación automática desactivada
  8. Haga clic en .
