Visualización de relaciones de operación

Para ver las dependencias de operación, puede visualizar las relaciones gráficas entre elementos en el gestor de diseño del FeatureManager.

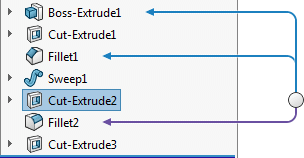

Utilice Visualización de referencias dinámicas para ver las relaciones padre/hijo entre elementos del gestor de diseño del FeatureManager. Al pasar el cursor sobre una operación con referencias en el gestor de diseño del FeatureManager, se visualizan flechas que muestran las relaciones. Se han mejorado las relaciones padre/hijo para evitar la superposición de texto y líneas. Las flechas azules muestran relaciones de operaciones padres. Las flechas moradas muestran relaciones de operaciones secundarias.

Puede romper, desbloquear o bloquear referencias externas mediante el uso de la visualización de referencias dinámicas.

Si no se muestra una referencia porque una operación no está expandida, la flecha apunta a la operación que contiene la referencia. La referencia aparece a la derecha de la flecha.

Las flechas comienzan en el círculo para indicar la operación cuyas relaciones padre/hijo está viendo.

Todas las referencias visibles Una referencia oculta

La visualización de referencias dinámicas se desactiva de forma predeterminada.

Para activar la visualización de referencias dinámicas:

  1. En el gestor de diseño del FeatureManager, haga clic con el botón derecho del ratón en el primer elemento (en la pieza o en el ensamblaje).
  2. En la barra de herramientas de contexto, haga clic en una o ambas de las siguientes opciones:
    • Visualización de referencias dinámicas (Principal)
    • Visualización de referencias dinámicas (Secundaria)
En ensamblajes, si activa o desactiva la visualización de referencias dinámicas en cualquier nivel, el cambio afectará a todo el ensamblaje.

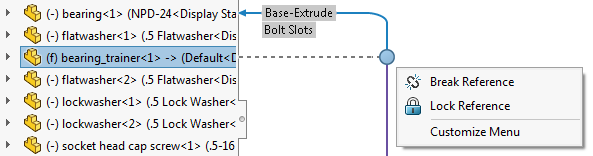

Gestionar las referencias externas con Visualización de referencias dinámicas

Con la opción Visualización de referencias dinámicas activada, puede utilizar las siguientes herramientas para gestionar referencias externas:
  • Romper referencia
  • Bloquear referencia
  • Desbloquear referencia

Si rompe una referencia, no podrá deshacer la operación. No podrá activar una referencia externa tras romperla.

Al romper una referencia principal de un croquis, se le solicitará que sustituya la relación rota con una relación de croquis fija o que mantenga la relación rota.

Para romper una referencia con Visualización de referencias dinámicas:

  1. Abra un ensamblaje con referencias externas.
  2. En el gestor de diseño del FeatureManager, haga clic con el botón derecho del ratón en el ensamblaje de nivel superior y, a continuación, haga clic en una o en ambas opciones: Visualización de referencias dinámicas (Padre) y Visualización de referencias dinámicas (Hijo) .
  3. Seleccione un componente que tenga referencias externas.
  4. Haga clic en el círculo y, a continuación, haga clic en Romper referencia .
  5. En el cuadro de diálogo, revise la referencia externa que desea romper y, a continuación, haga clic en Aceptar para romper la referencia.
