Herramienta Medir

Mide la distancia, el ángulo y el radio en croquis, modelos en 3D, ensamblajes o dibujos. También mide el tamaño de y entre líneas, puntos, superficies y planos.

Para abrir el cuadro de diálogo Medir:

Haga clic en Medir (barra Herramientas) o en Herramientas > Calcular > Medir.

Al seleccionar un vértice o punto de croquis, se visualizan las coordenadas X, Y Z.

Cuando la herramienta Medir no está activa, las medidas usadas habitualmente para las entidades seleccionadas aparecen en la barra de estado.
Medidas de arco/círculo Seleccione para especificar la distancia a visualizar cuando se seleccionen arcos o círculos:

Centro a Centro

Distancia mínima

Distancia máxima

Distancia personalizada

Unidades/Precisión Seleccione esta opción para especificar el uso de unidades de medida y precisión personalizadas.
Mostrar medidas de XYZ Seleccione esta opción para visualizar las medidas de dX, dY y dZ entre las entidades seleccionadas en la zona de gráficos. Desactive para visualizar sólo la distancia mínima entre las entidades seleccionadas.
Punto a punto Activa el modo Punto a punto para medir la distancia entre dos puntos en el modelo.
XYZ relativo a Seleccione un sistema de coordenadas:

Origen de la pieza

Sistema de coordenadas Sistema de coordenadas

Sistema de coordenadas definido por el usuario.

Esta opción está disponible sólo cuando el documento actual tiene más de un sistema de coordenadas disponible.
Proyectado en Visualice la distancia entre las entidades seleccionadas tal como se proyecta en uno de los siguientes elementos:

Ninguno

Proyección y Normal no se calculan.

Pantalla

Seleccionar cara/plano

El software calcula la distancia proyectada (sobre el plano seleccionado) y la distancia normal (normal al plano seleccionado). La Proyección y la Normal aparecen en el cuadro de diálogo Medir.

En los dibujos separados, si el modelo no está cargado, todas las medidas se indican como datos proyectados 2D.
Historial de medida Abre el cuadro de diálogo de Historial de medida, donde puede ver todas las mediciones realizadas durante esta sesión de SOLIDWORKS.
Crear sensor Abre el PropertyManager Sensor, donde puede establecer el software para avisar si el valor de medida cambia.
  Fija el cuadro de diálogo Medir en la zona de gráficos. Haga clic en para cerrar el cuadro de diálogo.
Haga clic en para liberar el cuadro de diálogo Medir. Presione la tecla Esc para cerrar el cuadro de diálogo solo si se ha liberado.
  Alterna la visibilidad de la visualización de medida.
La herramienta Medir es compatible con las siguientes operaciones:

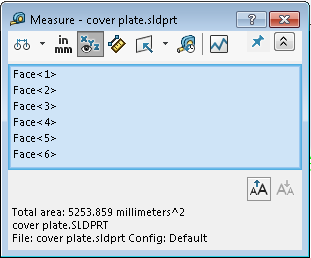

  • Cuadro de entrada. El cuadro de entrada que muestra las selecciones incluye seis elementos.

  • Copia rápida. Al pasar el cursor sobre un valor numérico, el valor numérico se resalta en el cuadro de diálogo y se muestra Copiar . Haga clic en para copiar el valor en el portapapeles. Puede pegar el valor en la ubicación requerida.

  • Tamaño de fuente. Puede ajustar el tamaño de la fuente del texto en el cuadro de diálogo Medir. Haga clic en para aumentar el tamaño de la fuente. Haga clic en para reducir el tamaño de fuente.
    No puede reducir el tamaño de fuente a un tamaño inferior al predeterminado.
