Estilos de círculos de detalle

La siguiente tabla muestra los efectos de las distintas opciones en la vista padre original. Todas las imágenes se muestran en el estándar ISO.

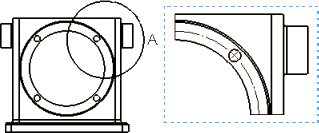

Vista padre original:


Estilo Círculo Perfil

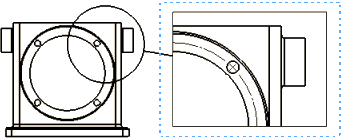

Por estándar detail_per_std_circle.gif detail_per_std_profile.gif
Círculo roto detail_broken_circle.gif No disponible

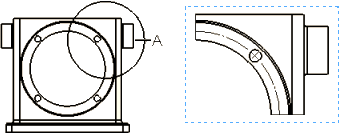

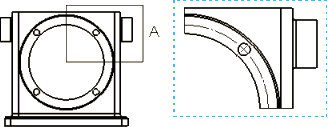

Con línea indicativa detail_w_leader_circle.gif detail_w_leader_profile.gif

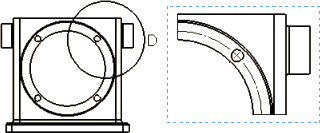

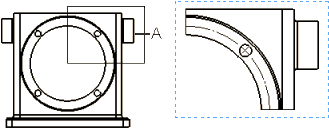

Sin línea indicativa detail_no_leader_circle.gif detail_no_leader_profile.gif

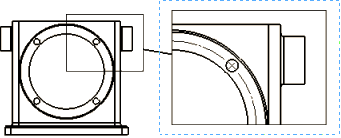

Conectado detail_connected_circle.gif detail_connected_profile.gif
Tema principalVista detallada
