Adición de controles de curvatura a splines

Para agregar un control de curvatura:

  1. En el modo Editar croquis, seleccione una spline.
  2. Haga clic en Agregar control de curvatura Tool_Add_Curvature_Control_Spline_Tools.gif (barra de herramientas Herramientas de spline) o en Herramientas > Herramientas de spline > Agregar control de curvatura para visualizar un nuevo cursor de control de curvatura.
  3. Arrastre para colocar el asa.

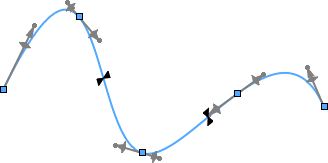

    Cuando se arrastra el cursor de control de curvatura y cambia de lado, indica que se ha cruzado un punto de inflexión. Para visualizar los puntos de inflexión, haga clic con el botón derecho del ratón y seleccione Mostrar puntos de inflexión Tool_Show_Inflection_Points_Spline_Tools.gif.
  4. Haga clic para colocar el asa.
  5. Seleccione la bola del cursor de control de curvatura y arrástrela en cualquier dirección a lo largo del asa del vector para ajustar el radio de curvatura.
    Vídeo: Adición de control de curvatura
  6. Haga clic en PM_OK.gif.
