Si tiene componentes con dos taladros, puede relacionar esos componentes incluso aunque los taladros no estén separados por la misma distancia.
Puede alinear la relación de posición para resolver con exactitud con la primera o segunda relación de posición concéntrica y aplicar la equidistancia en la relación de posición concéntrica que no está alineada. O puede aplicar la equidistancia igualmente a ambos conjuntos de taladros con relaciones de posición. También puede especificar una tolerancia permitida a partir de la cual las relaciones de posición con alienación incorrecta definirán el ensamblaje y mostrarán un error.
Para permitir relaciones de posición alineadas incorrectamente:

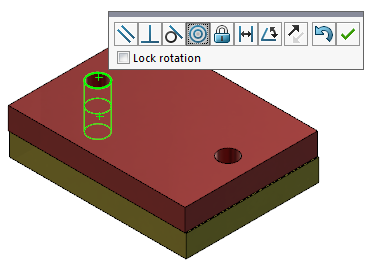

- En un ensamblaje, agregue una relación de posición concéntrica entre el primer par de taladros.
- Agregue una relación de posición concéntrica entre el segundo par de taladros.
-
En el cuadro de diálogo, haga clic en Crear esta relación mediante opciones de alineación incorrecta .
Si no aparece Crear esta relación mediante opciones de alineación incorrecta en el cuadro de diálogo, vaya a y seleccione la opción Permitir creación de relaciones de posición alineadas incorrectamente.
- En el PropertyManager, seleccione Align Linked mate para el tipo de alineación incorrecta.
- Haga clic en
. En la zona de gráficos, puede hacer clic en Vista de sección

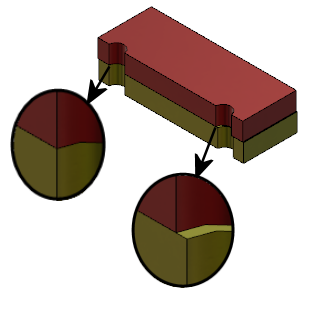

(barra transparente Ver) y aplicar zoom para ver las aristas de cada relación de posición. Observe la separación entre la superficie y la arista en la segunda relación de posición.
| La primera relación de posición se resuelve con exactitud |
 |
| La segunda relación de posición muestra la distancia de la alineación incorrecta |
En el gestor de diseño FeatureManager, aparecen las dos relaciones de posición concéntricas en una carpeta Misaligned
en la carpeta Mates.
