Ejemplo: aplanado de una superficie

Para aplanar una superficie:

  1. Haga clic en Aplanar (barra de herramientas Superficies) o en Insertar > Superficie > Aplanar.
    Aparece el PropertyManager Desplegar.
  2. Seleccione caras en la zona de gráficos o en el gestor de diseño del FeatureManager.

  3. A continuación, seleccione un vértice.

    Aparece una vista preliminar de la superficie aplanada.

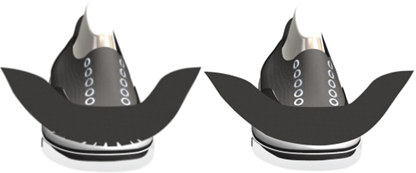

  4. En el PropertyManager, haga clic en Cortes de desahogo.

    Puede seleccionar curvas y croquis como cortes para liberar tensión en la superficie aplanada. En este ejemplo, las entidades de croquis son perpendiculares a la arista.

    También puede elegir si desea incluir cortes de desahogo o no.

  5. Puede transponer entidades de croquis adicionales, como curvas o líneas, a la superficie aplanada. Sin embargo, no puede modificar el croquis en una operación de superficie aplanada. Para usar las entidades en otros croquis, use la herramienta Convertir entidades.

  6. Para agregar un trazado de deformación, haga clic con el botón secundario del ratón en la zona de gráficos de la superficie aplanada y seleccione Trazado de deformación.
