Partición de piezas de chapa metálica

Puede crear una pieza de chapa metálica multicuerpo utilizando cualquier comando que cree múltiples sólidos a partir de un solo sólido.

1. Abra la pieza a partir.
2. Cree un croquis que se utilizará para partir la pieza.

3. Seleccione Partir (barra de herramientas Operaciones).
4. En el PropertyManager, en Herramientas de recortar, seleccione el croquis.
5. Haga clic en Cortar pieza.
6. En Sólidos resultantes, en , especifique los sólidos para la operación de partición.
7. Opcionalmente, haga clic en la anotación <Ninguno> para cada sólido y guárdela utilizando el cuadro de diálogo Guardar como.
   Los nombres aparecen en el PropertyManager y las anotaciones en la zona de gráficos.
8. Haga clic en .
   La pieza ahora contiene varios sólidos de chapa metálica.

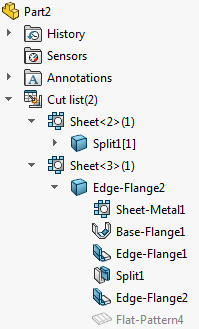

   En el gestor de diseño del FeatureManager, los sólidos en la lista de cortes tienen el mismo nombre que la operación Partir.



   Al agregar una operación a un sólido, el nombre de la lista de cortes cambia al de la última operación agregada. Aquí, cuando se agrega una brida de arista, el nombre del sólido cambia de Partir1[2] a Arista-Brida2.
