Utilización de DimXpert

Puede utilizar un conjunto de herramientas de DimXpert para insertar cotas y tolerancias en forma manual o automática.

El DimXpertManager:

  • Lista las operaciones de tolerancia definidas por el DimXpert por operación.
  • Muestra las herramientas de DimXpert.


Para cambiar la visualización del gestor, haga clic con el botón derecho del ratón en DimXpertManager, seleccione Visualización de gestor y seleccione una opción de visualización.

Para utilizar DimXpert para piezas:

  1. Abra una pieza para acotarla con DimXpert.
  2. Configure las opciones de DimXpert. Haga clic en Herramientas > Opciones > Propiedades de documento y establezca las diversas opciones de DimXpert, como Tolerancia geométrica.
  3. Inserte cotas y tolerancias geométricas en forma manual o automática.
    Opción Descripción
    Para insertar cotas y tolerancias geométricas en forma manual:
    1. Establezca las referencias utilizando la herramienta Referencia .
    2. Agregue tolerancias y cotas con las herramientas de DimXpert, tales como Cota de tamaño , Cota de ubicación , Operación de matriz y Tolerancia geométrica .
      Utilice el selector de operaciones para definir los tipos de tolerancia.
    3. Haga clic en Mostrar estado de tolerancia para ver qué operaciones tienen una restricción insuficiente o en exceso para tamaño y ubicación.
    4. Aplique cotas y tolerancias adicionales para restringir la pieza completamente.
      Para establecer el color de las cotas de DimXpert, haga clic en Opciones > Opciones de sistema > Colores . En Configuración del esquema de colores, seleccione Anotaciones > DimXpert .
    Para insertar cotas y tolerancias geométricas en forma automática:
    1. Haga clic en Esquema de acotación automática (barra de herramientas Cota MBD) o en Herramientas > Cota MBD > Esquema de acotación automática .
    2. Configure las opciones del PropertyManager.
    3. Haga clic en .
  4. Guarde la pieza.

Selección de aristas múltiples

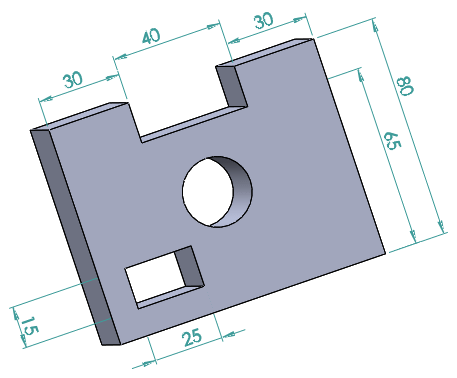

Puede crear cotas entre dos planos seleccionando dos aristas cuando los planos correspondientes son paralelos.



Uso de geometría de referencia con cotas de DimXpert

Puede crear cotas DimXpert mediante planos de referencia, ejes, puntos y el centro de símbolos de masa.
