Uso de zonas de intersección en vistas de sección

Pueden crearse vistas de sección en un modelo cortando varias áreas del mismo. Estas áreas se definen mediante zonas de intersección.

Cuando se seleccionan caras o planos de sección, el cuadro delimitador de la selección es la zona de intersección. Las zonas de intersección se pueden utilizar para crear una vista de sección de varias áreas de un modelo.

Este ejemplo utiliza zonas intersección a cortar una parte del modelo.

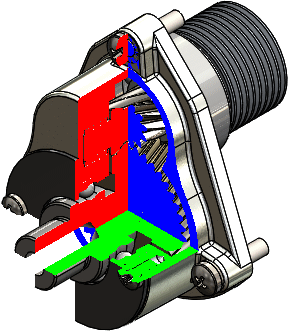

Modelo original	Vista de sección de modelo

Para utilizar zonas de intersección en vistas de sección en este ejemplo:

1. Haga clic en Vista de sección (barra de herramientas Ver) o en Ver Visualizar Vista de sección.
2. En el PropertyManager, en Método de sección, seleccione Zona.
3. En Opción de sección, seleccione Mostrar tapa de sección y Sección solo de gráficos.
4. En Sección 1:
   1. Haga clic en el plano Alzado .
   2. En Equidistancia , introduzca 0.
5. En Sección 2:
   1. Haga clic en Plano superior .
   2. En Equidistancia , introduzca 0.
6. En Sección 3:
   1. Haga clic en Plano derecho .
   2. En Equidistancia , introduzca 0.
7. En Método de sección, haga clic en Zonas seleccionadas para seccionar.

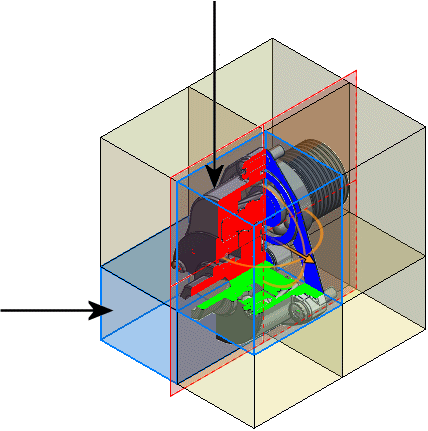

   Las zonas de intersección sombreadas aparecen en el área de gráficos mostrando la intersección de los planos o las caras seleccionados y el cuadro delimitador del modelo.
8. En la zona de gráficos, seleccione las zonas de intersección inferior izquierda y superior derecha que se indican.


9. Haga clic en .
