Con el algoritmo de creación de canales de refrigeración mejorado, puede construir canales de refrigeración complejos a partir de las líneas del croquis con mayor precisión.
El nuevo algoritmo utiliza las API de SOLIDWORKS y los parámetros de canal de refrigeración definidos para crear una geometría de canales precisa. El nuevo algoritmo solo permite crear canales de refrigeración normales. El software aplica el algoritmo utilizado en la versión de 2018 y en versiones anteriores para el diseño de pozos laminares y tubulares.
La configuración avanzada de mallas sólidas para el diseño de canales de refrigeración genera una malla hexaédrica en toda la sección transversal. Esto elimina los problemas de convergencia encontrados en las versiones anteriores, que se asocian a la malla tetraédrica del núcleo del canal de refrigeración. El nuevo algoritmo de malla genera un número de elementos ligeramente superior. Sin embargo, la precisión de los resultados de la simulación de refrigeración es mayor.
|
|

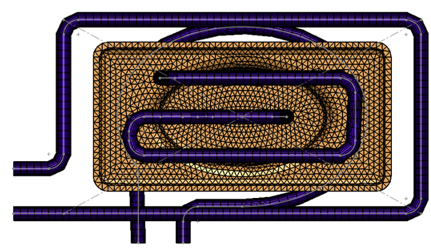

| Canal de refrigeración de malla (SOLIDWORKS Plastics 2018) |
|
|
| Mallas mejoradas para canales de refrigeración (SOLIDWORKS Plastics 2019) |
